Phytron LAV超高真空低温环境线性致动器

专注极端环境条件下的自动化解决方案

Phytron公司历史：

Phytron于1947年成立

1964年创建第一条同步和步进电机 ZSS 和 ZSH 产品线。

1984生产出第一台应用于真空环境电机。

 2016 年 1 月 29 日起Phytron GmbH – 通过 DIN EN 9100 航空航天工业认证，因此已被添加到全球约 400 家经批准的航空航天供应商的 OASIS 数据库中

对完美的不断追求与数十年的经验相结合，使 Phytron 成为极端环境条件自动化解决方案领域高科技设备的领先供应商之一，拥有广泛的步进电机和步进电机功率级。除了带有可选齿轮和反馈系统的高精度步进电机和线性执行器外，Phytron 还提供广泛的电力电子设备和控制装置，以支持其全球的客户。

公司自 1994 年以来已通过 DIN EN ISO 9001、1997 至 2016 年通过 DIN EN ISO 13485 以及自 2016 的 DIN EN 9100 认证。

LAV 线性推杆是实现腔体精确调整的一致

在超高真空和低温环境中精确调节空腔

在超高真空和低温环境中精确调节空腔的一致解决方案。

这种线性推杆尤其适用于极具挑战性的环境条件。

环境条件下使用。同时

LAV 可确保高性能和精确定位。

步进电机的使用消除了对敏感反馈传感器的需求。

无需使用敏感的反馈传感器。这样

在恶劣的环境条件下使用

条件下使用，而不会限制定位精度。

精度。

此外，LAV 还可以根据任务进行定制。

任务。主轴螺母系统和电机的机械参数

主轴螺母系统和电机的机械参数

都可以调整。如果应用参数

如果应用参数需要不同的功率或速度，也可以

也可以实现。

因此，LAV 是一种可靠耐用的解决方案，适用于在恶劣环境条件下调整型腔或执行其他调整和调整任务。

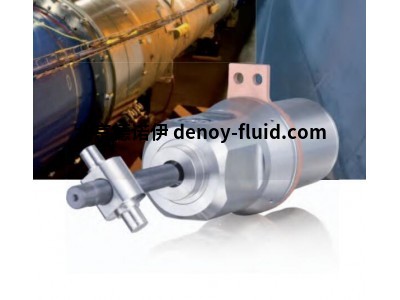

phytron lav系列线性执行器

技术细节

基于VSS 标准的用于粒子加速器应用的主轴电机设计

LAV 线性执行器是在 UHV 和低温环境中精确调整腔体的合适方案。

线性执行器的特点在于它可以在挑战性的环境条件下使用，LAV系列能保证性能与精确定位相结合，步进电机不依赖反馈系统， 这允许在不利的环境条件下使用而不会限制定位精度，且该系列线性执行器主轴螺母系统的机械参数和电机的机械参数都可以调整。

因此，LAV 是一种可靠且耐用的解决方案，用于在具有挑战性的环境条件下调整腔体或进行其他调整和调整任务。

步进电机 200 步/转 (1.8°)，带集成齿轮 50:1（10:000 步/转）

设计用于 1300N 轴向力

42 V, 1.2 A

非磁性主轴和螺母系统

外壳、法兰和内部零件的材料为不锈钢或钛

干式润滑适用于在 -270 °C 至 +40 °C 的真空条件下使用（也可作为脂润滑版本，适用于 > -35 °C 的环境）

可选的 EMC 电缆屏蔽

K 型热电偶

可适用低温，真空环境，高辐射抵抗

应用：

科研

光束线研究

高能物理学研究

粒子加速器

LAV系列标准型号参数举例：

• 2 相步进电机

- Ø 52 毫米

- 200 步/转。 [1.8°]

- 10 000 全步/转。

- 42 伏，1.2 安

• 集成行星齿轮 50:1，干式润滑，正常齿隙 (35 arcmin)

• 工作温度 -269 至 +40 °C

• 设计用于 1300 N 的运动

轴向载荷

• M12x1 mm 的主轴和螺母系统

• 外壳、法兰和内部零件的材料由不锈钢制成

关注： 两相步进电机

- 直径 52 毫米

- 200 步/转 [1.8°]

- 10 000 全步/转

- 42 V，1.2 A

- 内置行星齿轮 50:1，干式润滑，正常齿隙（35 弧分）

- 工作温度 -269 至 +40 °C

- 设计用于 1300 N 的运动

轴向负载

- 主轴和螺母系统

M12x1 毫米

- 外壳、法兰和

内部零件由不锈钢制成
