ROEMHELD 数控机床5轴机械虎钳WS5-4501MCP 系列手动虎钳定爪

概述

MCP 系列五轴虎钳具有最佳功能，允许在多面加工时不受限制地接触刀具。图中所示的标准定爪虎钳有一个固定爪和一个与之夹紧的移动爪。有以下四种尺寸可供选择，卡爪宽度如下：

40 毫米

60 毫米

100 毫米

125 毫米

MCP 系列是我们高精度 MC 虎钳系列的进一步改进。这些新型虎钳结合了非常紧凑的全封闭设计和获得专利的滑爪设计。由于调整主轴安装在外壳上部，夹持过程中底座的变形减小到最低程度，从而使整个工件夹持系统具有很高的刚性。获得专利的分段设计确保了高精度和高稳定性，将导向间隙降至几乎为零。

用于五轴加工的机床虎钳。机械或液压操作，与固定钳口夹紧或同心夹紧。

ROEMHELD 为数控机床和铣削操作提供各种精密机器虎钳，并提供水平和垂直安装选项。

这些机床虎钳的全液压和液压机械版本可提供高速加工所需的稳定夹紧力，显著减轻操作员的疲劳。

精密虎钳可夹持多种不同的工件，有三种型号： 五轴虎钳、机床虎钳和自定心虎钳的夹紧力可达 22,500 磅。

特点

允许不受限制地使用刀具进行多面加工

获得专利的滑爪分段设计

一个固定卡爪和一个与之夹紧的移动卡爪

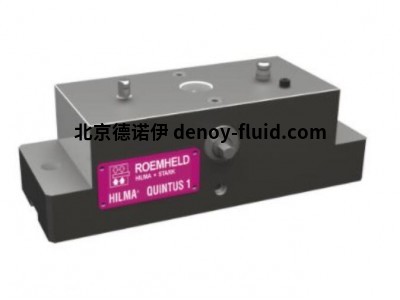

由于尺寸较小，MC40 虎钳必须首先安装在 Quintus 虎钳适配器板（CL-130-01-QRFP）上，然后再安装在 Quintus 1 立管上。要在适配器板上定位虎钳，可使用两个夹具定位销，一个圆销用于零点定心，另一个菱形销用于单轴定心。固定虎钳时，使用六颗 M6 x 30 毫米内六角螺钉，从下方插入板中。然后，在转接板底部的 M10 中心孔中安装一个 Quintus 1 下拉螺栓。为了确定适配器板的位置，Quintus 1 立管使用了两个整体定位销，一个圆销用于零点定心，另一个菱形销用于单轴定心，它们分别插入板下方的两个 10 毫米定位孔中。转动 Quintus 机构可对下拉螺栓施加 2700 磅的力。

虎钳适配器板直接安装在旋转台上。要确定虎钳的位置，可使用两个夹具定位销，一个圆销用于零点定心，另一个菱形销用于单轴定心。固定虎钳时，使用 6 个 M6 x 30 毫米内六角螺钉，从下方插入虎钳板。
