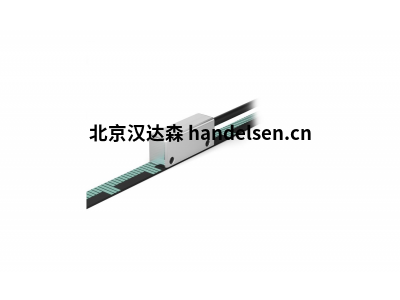

意大利Lika编码器SME51设计用于测量工业机械线性或角位移

SME51线性编码器专为测量工业机械和自动化系统中的线性或角位移而设计。该测量系统包含磁带/磁环与磁传感器。磁带/磁环上交替排列的磁北极/磁南极以固定间距（称为极距）进行磁化。

SME51为5毫米。传感器内部的转换电子元件将磁带/磁环的磁场转换为等效于增量式编码器或线性尺的电信号。读头必须与对应的磁带/磁环配对使用（详见第10页“3.2 传感器与尺/环组合”章节）。SME51编码器可集成外部基准磁铁检测传感器，并配备三个诊断LED指示灯。该尺带的灵活性使其可同时适用于线性与角位移测量场景，更可安装于圆形表面及磁性环体。



测量长度

磁带的长度理论上是无限的。磁带以最长可达100米(328英尺)的卷供应。

传感器区域必须始终完全在磁带磁性表面的范围内，那么最大测量长度为带的最大长度减去传感器头的长度(另外两端各有两个安全区，每个最小1极间距)。例如，如果使用MTI-0500磁带:如果您的应用行程为500毫米(19.685英寸)，则安装磁带长度为:500毫米(测量长度)+40毫米+2x5毫米(MTl-0500磁带两极间距的长度，安全起)=550毫米/21.653英寸



使用MRI磁环安装传感器

如前所述，胶带的柔韧性使传感器也可用于角度测量应用。此外，它还可安装在圆形表面或MRI型磁环上。

当传感器安装在磁表面宽度为10毫米/0.4英寸的磁环上时，需将传感器与磁环沿中心轴对齐。当使用磁表面宽度为5毫米/0.2英寸的磁环时，请参照图4所示对齐传感器与磁环；需注意增量式传感器位于传感头侧面。对于5毫米磁环，安装方向无限制（但务必确保传感器正确对齐于指定侧面！）。安装时需设置防护装置防止废屑（如车削屑、切屑或锉屑）侵入；若无法实现防护，请确保配备充分的清洁措施（如刷子、刮板、压缩空气喷射等），以防止传感器和磁性尺发生卡滞。





可选配件

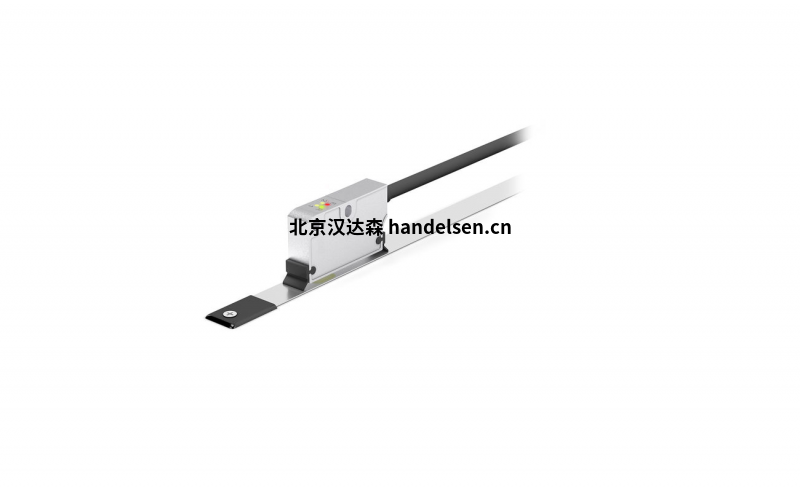

可选清洁刮片这款编码器可按需配备橡胶清洁刮片，这些刮片可安装在传感头之上(订货代码为KITWIPERS)。它们专为清除磁带表面上的杂物而设计，以确保运动路径的清晰通畅。
