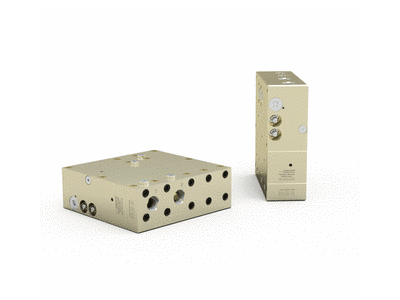

Minibooster增压器HC7W 6.6 A 11

高伟 QQ：2853369888   手机：17710704891 电话：010-64714988-215 传真：010-64714988668 邮件：tk5@handelsen.cn

MiniBOOSTER 成立于 1994 年 1 月 1 日。***初的六年半时间内，公司名称为 Iversen Hydraulics ApS。2000 年，公司更名为 miniBOOSTER Hydraulics A/S。在这期间，miniBOOSTER 产品逐渐被各个领域采用，并开发出产品应用程序。因此，我们成功地成长为全球往复式增压器制造商，产品通过全球销售网络行销世界各地。现在，miniBOOSTER产品能够解决多数领域的增压要求。产品程序包括针对压力达 5,000 bar、流量达 70 l/min 以及几乎各种流体媒介的解决方案。这充分证明了miniBOOSTER在现有产品以及动力产品开发方面的努力和成就。MiniBOOSTER 通过了ISO 9001 认证，并且骄傲地成为几大关键应用领域的认可

　　基本设计包括低压活塞 (LP)、高压活塞 (HP) 以及双稳态换向阀 (BV1)。单向阀 (DV) 是可选功能。

　　在系统压力下，液压流体流向端口 IN。流体通过端口 H 径直流经止回阀 KV1、KV2 和 DV(如果有)。此时全部流体通过增压器，然后高压侧 H 液压缸快速向前运动。随着液压缸遇到阻力，高压侧 H 的压力增加，直至达到液压泵提供的压力。达到液压泵提供的压力后，止回阀 KV1 和 DV 关闭，液压油流向 Vol 1。双稳态阀 BV1 通过 Vol 3 连接到通向油箱的 Vol 2。泵的压力传递到 Vol 1 后，活塞向下运动。

　　当活塞向下运动到***底端后，先导供油 1 压力增大，从而导致双稳态阀 BV1 变换位置。流体被引导流向 Vol 2，活塞向上运动，从而以更大的压力输送流体。***终，压力由低压活塞 LP 与高压活塞 HP 的空间比决定。

　　一旦高压活塞 HP 运动到顶端，先导供油 1 将连接到油箱，双稳态阀 BV1 返回原始位置，循环重复进行，直至到达要求的终端压力。达到终端压力后，增压器停止运行，并且只有在需要维持高压侧 H 的压力时才再次运行。

　　压力可以通过先导止回阀 DV(如果有)从高压侧释放。通过将端口 R 连接到压力源，将端口 IN 连接到油箱，先导供油 3 的压力将会增大，从而允许高压侧 H 的流体流回油箱。

　　MiniBOOSTER 产品分类

　　1. 不锈钢增压器5个系列：HC1W系列，HC2W系列，HC4W系列，HC6W系列，HC7W系列（示例型号：HC7W 6.6 A 11）

　　A系列HC1W 型号：HC1W1.2A 1

　　2. 带滤芯增压器4个系列如下：HC1-9系列，HC2-9系列，HC3-9系列（HC3-9 3.2 B 9），HC7-9系列（示例型号：HC7-9 6.6 B 9）

　　3. 双媒介增压器3个系列：HC2D系列（示例型号：HC2DHW4A 1），HC6D系列，HC9D系列（示例型号：HC9D2W 5.2 A 1）

　　4. 油增压-HC增压器： HC1系列，HC2系列（示例型号：HC2 1.5A 1），HC3系列，HC4系列，HC5系列，HC6系列，HC7系列，HC8系列，HC8系列，HC9系列

　　5. 增强系统-HC增压器4个系列：HC22系列，HC25系列（示例型号：HC25 5.0 A 1），HC62-013系列，HC63-013(示例型号：HC63-013 20 A 1、HC63-013 8.2 A 1)系列

　　6. 增压系统M-HC增压器：M-HC6D系列，M-HC-010系列，M-HC-011系列，M-HC-012系列（示例型号：M-HC2D-012-1K），M-HC-013系列，M-HC22系列，M-HC25系列，便携式增压器系统 M-HC7 800bar系列，便携式增压器系统 M-HC7 2000bar系列，增压器系统 M-HC6系列

　　型号           增压系数 i                    泄流阀                连接                     型号

　　HC7W           6.6                       A = (无) / A 型            11            HC7W 6.6 A 11

　　HC7W版本：5种不同的增压系数

　　PIN:20 – 200 bar(进口压力)

　　PH: 2,000 bar maximum for media > 5 cSt (mm2/s)

　　PH: 1,000 bar maximum for media < 5 cSt (mm2/s)

　　PRETURN:尽量低(至油箱的回压)

　　增压比：PH= (PIN– PReturn) i (增压)

　　安装：管式管路

　　附件：先导单向阀结合

　　A 型= 没有单向阀

　　B 型= 带单向阀

　　G 型= 直接比例控制

　　说明

　　HC7W 是紧凑式高压设备，可以提供高达 2,000 bar 的压力，重量仅为 1.5 kg。对于使用稀薄(低粘度)媒介是理想之选。对于类似液压泵站的行走应用领域，它是理想之选

　　HC7W 可将供油压力升高并输出，并可自动补偿液压油的损耗来维持高压。通过改变供油压力调节出口压力。选择不同的高压适配器，可以在 HP 端口处获得不同规格的 M22x1.5 螺纹。

　　流速

　　增压系数

　　I最大出口流量

　　(l/min)最大入口流量

　　(l/min)

　　5.01.614.0

　　6.61.313.0

　　9.00.913.0

　　13.00.612.0

　　20.00.312.0

　　功能

　　功能图对基本操作进行了图例说明。液压油通过方向控制阀CV流入IN端口，直接流经止回阀KV1、KV2和DV，到达高压侧 H。在此种情况下，通过增压器的流量将达到最大值，从而实现快进功能。

　　当高压侧 H 的泵压到达预定值时，阀 KV1、KV2 和 DV 关闭。终端压力通过油泵 OP 的往复运动获得当高压侧 H 的终端压力到达预定值时，设备将自动停止运行。终端压力通过油泵装置 OP 的往复运动获得。当高压侧 H 的终端压力到达预定值时，设备将自动停止运行。如果由于油消耗或泄漏使高压侧的压力下降，则 OP 阀将自动运行，以维持终端压力。

　　功能图

　　连接类型

　　连接IN / R

　　11/4" BSPP

　　27/16-20" UNF

　　最大紧固扭矩 BSPP

　　IN / R

　　1/4" BSPP

　　带钢质垫圈4.0 da/Nm

　　带铝质垫圈3.0 da/Nm

　　带切边4.0 da/Nm

　　最大紧固扭矩 UNF

　　IN / R

　　7/16-20" UNF

　　带O形环2.0 da/Nm

　　High-pressure adapters

　　Ordering codeMale connection 1Female connection 2Max. pressure

　　7W-430M22 x 1.53/4-16 UNF2,000 bar

　　7W-431M22 x 1.5Plug2,000 bar

　　7W-432M22 x 1.59/16-18 UNF2,000 bar

　　7W-433M22 x 1.51/4" BSPP2,000 bar

　　7W-436M22 x 1.5M16 x 1.52,000 bar

　　7W-439M22 x 1.51/4" BSPP 800 bar

　　7W-444M22 x 1.51/2" BSPP2,000 bar

　　7W-446M22 x 1.59/6-18 UNF1,380 bar

　　7W-448M22 x 1.51 1/8-12 UNF2,000 bar
