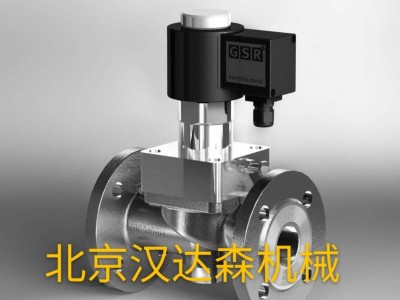

GSR Ventiltechnik电磁阀74型
其特点为：压力2-30 bar
详细信息：
技术数据表
74型
3/2向电磁阀
NC-阀门常闭（标准配置）
否-阀门常开（可选）
先导式活塞设计阀。 提到的最小压力差
为了正确操作，必须在入口和出口之间设置一个位置。
在标准（NC）中，阀通过弹簧力关闭。
气态和液态介质的电磁阀
技术规格
控制类型先导操作
设计活塞设计
连接螺纹G1 / 4-G2
DIN ISO 228/1（BSP）
根据要求提供其他连接，例如《不扩散核武器条约》
安装最好垂直安装执行机构
压力2-30 bar（请参阅第2页的表）
中度清洁，中性，气态和液体
媒体
最高粘度22mm²/ s
温度范围中：-10°C至+80°C
环境温度：-10°C至+50°C
考虑到第4页所述的限制
主体材料黄铜2.0402
不锈钢1.4571
金属内部零件黄铜和不锈钢
密封NBR，FKM，EPDM，PTFE
电源电压AC〜24V，110V，230V
直流= 12V，24V
根据要求提供其他电源电压
电压容差-10％/ + 10％
功率
消费
.032 = 11瓦
.012 = 18瓦
防护等级IP65根据DIN 60529
占空比100％ED-VDE 0580
连接类型插头
阀门的特殊设计要求少量
介质通过管子释放到环境中
每个开关操作。此类型专为
工作介质为空气，因此仅用于
非危险，中性，气态介质。特殊设计
液体介质，操作介质集成返回
阀体可根据要求提供
阀门特点
需要压差
使用寿命长
简单紧凑的阀门设计
优质材料
坚固的密封元件
备件的长期可用性
最高 线圈压力
电磁线圈的加热和功率
GSR默认电磁阀设计用于在正常操作下连续运行（100％ED =通电时间）
条件。电磁线圈的拉力基本上受以下三个因素影响：
电磁线圈的自发热
中温
环境温度
GSR电磁线圈默认情况下设计为最高+35°C的环境温度。本规范适用于
相应阀的数据表中规定的最大允许工作压力，100％占空比和介质
温度+80°C。
当对其他影响参数应用较低的值时，可能会导致较高的环境温度。当最大
工作压力和最大假设介质温度不允许高于最高温度，则环境温度为+50°C。
+50°C。除此之外，可能会偏离默认设计温度范围，例如当温度线圈或其他
使用建设性措施。请与GSR总部联系以讨论具体应用。
有关操作条件的更精确的规格和技术数据，请参见产品的数据表。
电磁线圈和电磁阀。请注意，永久加载的线圈的表面温度会
仅通过线圈的自热即可将温度升高到+120°C。计算了我们默认电磁阀的功耗
根据DIN VDE 05820，线圈温度为+20°C。
