trafomic扼流圈的技术说明

韩丽萍 QQ：2850590600   手机：13552890098 电话：010-64717020-175 传真：010-84786709-666 邮件：sales8@handelsen.cn

扼流圈是充当感应反应物的空气或铁芯线圈。扼流圈用于限制电流并产生无功功率。扼流圈分为一个或三个阶段。

在空心扼流圈中，磁通量完全在空气中传播，因此电感与电流无关。空心扼流圈专门用于高频。

如果需要比空心扼流圈更高的电感值，则扼流圈配有由铁磁材料制成的磁芯。在磁盘铁心实现中，铁心由变压器板组装而成。核心类型用于我们的EI和UI转换器。大功率扼流圈内置在我们自己的核心产品系列中。B类通常用作加热等级。扼流圈的大小可以使用扼流圈表中的能量值来选择。一个示例是L = 25 mH和IRMS = 10 A的1相扼流圈。

计算能量得出LI2RMS = 2.5 Ws。从扼流表中选择EI 120 / 53.7型，其能量（2.88 Ws）主要高于计算得出的值。在安装未封装的扼流圈时，必须考虑到扩散的磁通会在附近的金属物体中引起声音现象。由于气隙的位置，如果将E1芯扼流圈立即安装在高导磁性（例如铁）基底上，则电感会增加。

型号示例

Trafomic EI60/20

Trafomic EI66/23

Trafomic EI78/27,5

EI84/29,5

EI96/43.5

EI96/45.7

EI120/41.7

Trafomic EI120/53.7

Trafomic EI120/73.7

Trafomic EI150/66.6

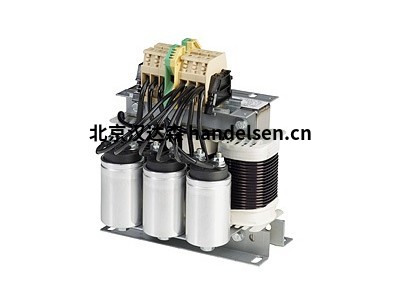

正弦波滤波器保护自己免受尖峰电压的影响，并延长电动机的使用寿命。

使用我们的正弦波滤波器，可以保护连接在驱动器后面的电机免受过压和电压快速变化的影响。

开关组件的快速连接加上长导体和电动机的高阻抗会引起电压反射。电机电压和变化率（du / dt）增加。发动机寿命缩短。

29780

29848

29849

29850

Trafomic 29853

Trafomic 29765

铁氧体变压器，我们制造用于各种应用的铁氧体磁芯变压器和扼流圈。我们拥有用于电源变压器的线圈架结构。它们为非常小的组件实现了符合标准的保护变压器设计，这些组件也适用于自动化制造。凭借我们灵活的生产自动化，我们能够快速，廉价地交付小批量和大批量的产品。

Trafomic  E 13/7/4

Trafomic  04-32356 HE 2500VA

04-18370     3PUJ 3VA 690/43.3V

PE 1000VA 380/230V

04-30484     MU 3000VA 500-415-400-380//115/115V

04-32356

PE 300VA 480-460-440-415-400-380/110-24V 50/60Hz

04-21226           PE 500VA 415-400-380/115/115-48V

04-26492           HE 460VA 500-480-460-440-415/400-380//230-220V

Trafomic  04-13849           ME 200VA 1000-660-500/220V

Trafomic  04-24720

Trafomic的用于DIN导轨安装的电源

MDR-20-24

DR-30-24

MDR-40-24

DR-60-24

MDR-60-24

DR-75-24

DR-120-24

DRP-240-24

DRP-480-24

DRP-480S-24
