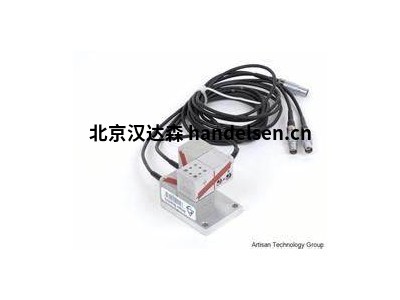

PI P-721 PIFOC高精度物镜扫描仪

用于显微镜物镜的快速纳米定位器和扫描仪



P-721 PIFOC高精度物镜扫描仪

 亚纳米分辨率的物镜精密定位

 行程达140微米、毫秒稳定时间

 与机动化驱动器相比，具有明显更快的 响应和更长的使用寿命

 平行柔性铰链导向可实现最小的物镜偏 移

 带电容式传感器的直接测量技术带来最 高线性度

 带应变片传感器的经济型版本

 与metaMorph成像软件兼容

 PICMA压电陶瓷促动器带来超长使用寿 命

 QuickLock螺纹转接头用于实现便捷安装

 通孔尺寸达Ø29毫米

PI P-721 PIFOC高精度物镜扫描仪

应用领域

 超分辨率显微镜

 光学圆盘显微镜

 共聚焦显微镜

 3D成像

 筛选

 干涉测量

 测量技术

 自动聚焦系统

 生物技术

 半导体测试

PICMA压电陶瓷促动器带来超长使用寿命

专利的PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。PICMA促动器的使用寿命比传统 的聚合物绝缘促动器长达十倍。它们被证明可实现无故障运行1000亿个循环。

带电容式传感器，实现亚纳米分辨率

电容式传感器以亚纳米分辨率进行测量，且无接触。它们可确保优异的运动线性、长期稳定性和千赫兹范围的带宽。

零间隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。它们的刚性可实现高负载能力，且它们对冲击和振动不敏感。 它们百分百真空兼容，可在很广的温度范围内工作。机械部件和控制器可按需组合、快速更换。所有伺服和线性化参数均存储在机械部件的SubD连接器的ID芯片中。每当控制器启动时，数字控制器的自动校准功能就会使用这些数据。

直接位置测量带来最大精度

运动直接在运动平台上测量，完全不受驱动或导向元件的影响。这样可以实现最佳的重复精度、优异的稳定性和刚性 、快速响应控制。

订购信息

P-721.CDQ 快速PIFOC 压电陶瓷纳米聚焦系统，100微米，直接位置测量，电容传感器，Sub-D连接器，用于QuickLock适配器

产品型号

PI (Physik Instrumente) P-541.2DD 带大孔径的XY向纳米定位系统，高动态直接驱动，45 微米 × 45微米，并联运动，电容传感器，Sub-D连接器

PI (Physik Instrumente) P-541.2CD 带大孔径的XY向纳米定位系统，100 微米 × 100 微米，并联运动，电容传感器，Sub-D连接器

PI (Physik Instrumente) P-541.2CL 带大孔径的XY向纳米定位系统，100 微米 × 100 微米，并联运动，电容传感器，LEMO连接器

PI (Physik Instrumente) P-542.2CD 带大孔径的XY向纳米定位系统，200 微米 × 200微米，并联运动，电容传感器，Sub-D连接器

PI (Physik Instrumente) P-542.2CL 带大孔径的XY向纳米定位系统，200 微米 × 200微米，并联运动，电容传感器，LEMO连接器

PI (Physik Instrumente) P-541.2SL 带大孔径的XY向纳米定位系统，100 微米 × 100微米，应变片传感器，LEMO连接器

PI (Physik Instrumente) P-542.2SL 带大孔径的XY向纳米定位系统，200 微米 × 200微米，应变片传感器，LEMO连接器

PI (Physik Instrumente) P-541.20L 带大孔径的XY向纳米定位系统，100 微米 × 100微米，不带传感器，LEMO连接器

PI (Physik Instrumente) P-542.20L 带大孔径的XY向纳米定位系统，200 微米 × 200微米，不带传感器，LEMO连接器 配件
