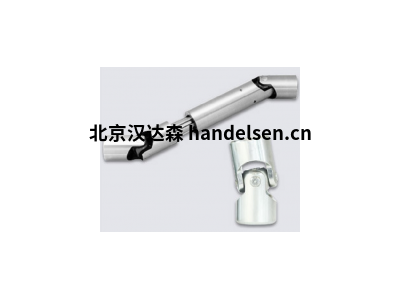

点击图片查看原图
| 武志鹏 QQ：2850590584 手机：17718588643 电话：010-64714988-214 传真：010-64714988668 邮件：tk3@handelsen.cn |
 |
1.系列：0.600
Md Max：6至250 Nm
最大偏转角 45°
转速高达5.000 rpm
配置和尺寸指南
备件/配件
执行：
标准孔径，带键槽的孔，DIN 6885，内方形，内六角
快速更换联轴器
带长度补偿
没有长度补偿
精密万向节
滚针轴承
材料：
钢
2. 系列：0.700
Md最大值：6至450 Nm
最大偏转角 45°
速度高达1.000 rpm
配置和尺寸指南
备件/配件
执行：
标准孔径，带键槽的孔，DIN 6885，内方形，内六角
快速更换联轴器
带长度补偿
没有长度补偿
精密万向节
滑动轴承
材料：
钢
不锈钢
3. 系列：0.800
Md最大值：20至1.250 Nm
最大偏转角 35°
速度高达500 rpm
配置和尺寸指南
备件/配件
执行：
标准孔径，带键槽的孔，DIN 6885，内方形，内六角
带长度补偿
没有长度补偿
球窝关节
滑动轴承
材料：
钢
不锈钢
德国ELBE 0D616D100扭矩6NM轴径10mm
德国ELBE 0D620D100扭矩15NM轴径12mm
德国ELBE 0D625D100扭矩20NM轴径16mm
德国ELBE 0D632D100扭矩40NM轴径20mm
德国ELBE 0D640D100扭矩80NM轴径25mm
德国ELBE0D650D100扭矩120NM轴径32mm
德国ELBE 0D663D100扭矩250NM轴径40mm
精密万向轴，标准孔带键槽DIN 6885
