我们致力于通过以客户为导向的实践和紧密合作来建立持久的业务关系，并以价格，守时，质量和灵活性给客户留下深刻的印象。我们每天都在努力为客户的特定需求生产高质量的热交换器。我们多样化的产品组合主要满足HVAC，液压，化学，石化，工艺气体技术和造船领域的严格客户。

设计与功能

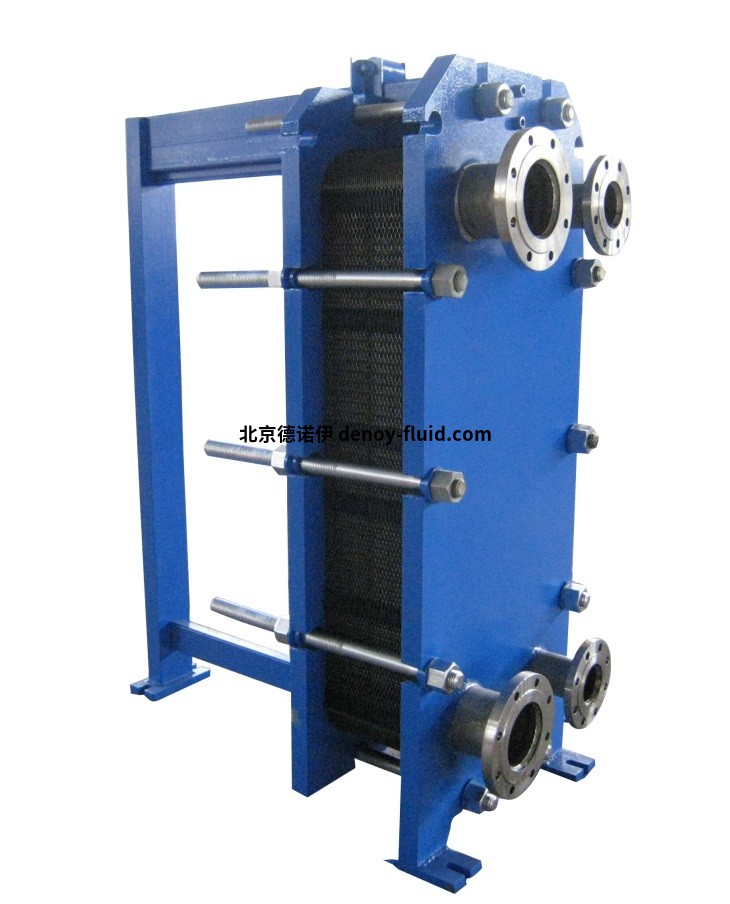

垫片板式换热器由一组带有孔的相邻压花板组成。

板子以180°的角度组装在一起，形成了流动间隙。通过机械方式固定或胶合在每块板上的垫片可确保将流动间隙牢固地密封到外部，并与热交换所涉及的第二种介质密封。

板组件安装在框架中，并用固定板和活动板之间的紧固螺栓压缩。

板式换热器的垫片在使用寿命中会经历正常的疲劳过程。根据使用条件，可将板组件重新拧紧几次，直到达到下限。

涉及热交换的介质的连接在固定板上，但也可以在可移动板上进行多次通过。（请参阅“流程图”）。我们的产品范围包括单通道和多通道板式换热器，其换热面积最高达2,000m²。

广泛的产品范围包括适用于任何机械工程和工厂建筑应用的热交换器，其应用范围从液压系统中的油冷却和干燥工艺气体到蒸汽冷凝和各种介质加热。

具有最佳传热效率的Funke TPL在钎焊板式换热器中脱颖而出。最初，TPL用于冷却液压油和机油的应用。现在经过优化，它们也适用于机械和工厂工程中的更多应用。 TPL的可变设计可满足这些领域对可靠性和热力学效率的高要求！

湍流片可以分两次执行，因此可以进行非常灵活的技术设计。 TPL的另一个优点是由于采用特殊焊接技术的制造工艺而具有高度耐用的设计。由于板的整个表面都覆盖有焊料，因此产生的钎焊可实现更高的完整性。在应力条件下，这意味着与仅应用单个焊点的传统钎焊板式换热器相比，应力会产生于例如可以更有效地吸收压力或温度的变化。

它们具有高达2,000m²的换热面积以及宽广的温度和压力水平，这意味着我们可以满足行业中几乎每一个单独的要求。这项独特的功能使FUNKE成为高质量热交换器的领先专家之一。

技术数据：

换热面/板：0,035-0,286m²

最高工作压力：30bar

最高工作温度：-100°C至+ 200°C

材料

换热板：1.4404 / AISI 316 L

焊料：铜99,9％

更多型号选择：

Funke TPL00-L-14-21

Funke TPL00-L-8-11

Funke TPL 00-L-22-11

Funke GPLK 30-20-H-30

Funke FP14-45-1-NH-1

Funke FP14-102-1-NH-1

FP05-27-1-NH-1

FP 14-45-1-NH

FP 14-101-1-NH

FP 05-27-1-NH

TPL 00-K-6-22

FHF21561203

TPL 01L-84-21

FP 22-45-NH

FP 22-45-1-NH

FP 09-45-1-NH

A130-524

TPL 00-K-60-12

FP14-91-1-NH PN10

TPL 01-K-36-22

FP 206-107-3-NH

TPL 00-K-26-22

TPL 00-K-38-22 4X1"F

Funke TPL 00-K-14-22

Funke TPL 00-L-16-11

Funke FP 10-25-1-VS/EH

Funke TPL 01 L 090 22

Funke TPL 01-K-36-22
