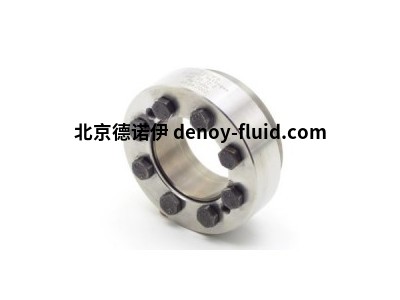

德诺伊专业销售TOLLOK联轴器TLK系列
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn |
 |
 |
直径范围从 6 到 140 毫米
低表面压力
TLK 111 自定心
第 11 页 中间扭矩
直径范围从 14mm 到 65mm
受限桡骨
TLK130 自定心
第 13 页 高扭矩
汉达森 祁佳强177*4453*6447
直径从 3/4 到 4 英寸不等
直径范围从 20 到 220 毫米
快速安装
出色的轴/轮垂直度
TLK131 自定心
第 13 页 中到高扭矩
直径从 3/4 到 4 英寸不等
直径范围从 20 到 220 毫米
低表面压力
出色的轴/轮垂直度
TLK132/139 自定心
第 16/24 页的扭矩
TLK 132：直径从 3/4 到 8 英寸不等
TLK 132：直径范围从 20 到 220 毫米
TLK 139：直径从 18 到 90 毫米
紧凑的空间
TLK133/134 自定心
第 16/19 页的扭矩
TLK 133：直径范围从 3/4 到 8 英寸
TLK 133：直径范围从 20 到 220 毫米
TLK 134：直径范围从 14 到 50 毫米
紧凑的空间，TLK200的理想替代品
TLK 136 自定心
第 20 页 高扭矩
高吸收弯矩的能力
直径范围从 100 毫米到 600 毫米
TLK138 自定心
第 22 页 中低扭矩 汉达森 祁佳强177*4453*6447
TLK 138：直径从 1/4 到 1 3/8 英寸不等
TLK 138：直径 6 至 35 毫米
英制轮毂的绝佳解决方案
TLK200 不自动居中
第 25 页的扭矩
直径从 3/4 到 8 英寸不等
直径范围从 19 到 900 毫米
自释放，紧凑的空间
TLK250/250L 低扭矩
第 28 页 直径范围从 14 到 70 mm
TLK 250：不以自我为中心;自我释放
TLK 250L：自定心
快速安装
EA01
轴承轴向紧固和齿轮锁紧
TLK 350 型号
EA03
薄板锁紧
TLK 133 方法
带紧固环
EA05
使用 TLK 200 锁定集线器
带特殊定心环
EA06
大轮子被特殊版本锁定
TLK 400 型
EA04
使用特殊型号 TLK 700 锁定制动盘
EA02
TLK 130 型号的链轮和链轮锁定
外圈无裂纹
7
Rexnord®Tollok® 应用示例 Rexnord®Tollok® 锁定组件
油
EA07
带有特殊型号 TLK 133 的凸轮锁
EA09 汉达森 祁佳强177*4453*6447
存在时使用多个锁定组件
扭矩大
EA11
特殊型号 TLK 132
带螺丝保护环
EA12
特殊型号 TLK 132
带挡圈
特征
TOLLOK联轴器轮毂H8轴向运动H8轴带紧固环EA05-进口
•中高扭矩
•有限的轮毂直径
• 安装时间有限
• 极低的表面压力
安装
仔细清洁轮毂与轴的接触面，
涂上一层轻油。滑锁
将其组装到轮毂孔中，插入轴并拧紧
逐步并定期以交叉顺序固定所有螺钉
达到如图所示的拧紧扭矩Ms
评估表。
Mt和Fax值显示在等级表中
仅在安装油时有效。不要使用任何
含硫化钼油，高压
添加剂或油脂。上述物质显着减少
摩擦系数。了解更多信息
安装请参见第 58 页。
拆卸
松开固定螺丝。插入螺丝
取下线并逐渐拧紧，
有规律地按照穿越的顺序直到后锥
发表。
如果您想重复使用该组件，请同时润滑
螺丝和螺纹。了解更多信息
有关拆卸信息，请参见第 58 页。
公差、表面光洁度
通过机床获得良好的表面光洁度就足够了。
最大允许表面光洁度：
最大 Rt 16 µm (Ra 3 µm-Rz 13 µm)
最大允许公差：
h8轴
车轮 H8
轴向运动
TLK 110：在拧紧轮毂螺钉时，没有轴向
相对于轴的运动。
DM集线器计算
轮毂中的压力 Pn 可与内部压力进行比较
厚实空心圆柱体上的压力。
