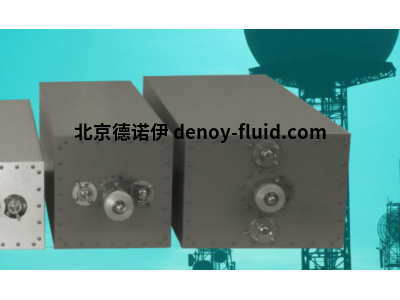

意大利 TELMEC 双桥合路器 280 VHF 腔



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|TELMEC 带阻滤波器/带通滤波器/ 双桥合路器/过滤器和组合器/ 歧管合路器
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
TELMEC 带阻滤波器热销排行
本页信息为TELMEC 带阻滤波器原厂生产的产品“意大利 TELMEC 双桥合路器 280 VHF 腔”产品信息,如您想了解更多关于“意大利 TELMEC 双桥合路器 280 VHF 腔”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌TELMEC 有效期至长期有效 最后更新2021-09-03 11:10
浏览次数0

意大利 TELMEC 双桥合路器 280 VHF 腔

 TELMEC 双桥合路器 280 VHF 腔
郭浪
QQ:2853369882  点击这里给我发消息
手机:18518269212
电话:010-64714988-196
传真:010-84786709-667
邮件:sales16@handelsen.cn
郭浪邮箱:sales16@handelsen.cn电话:010-64714988-196 郭浪微信二维码
合路器允许多个无线电信道使用公共天线在一个站点上运行。MCPD 280 V 双桥合路器保证通道之间的隔离与歧管或星点合路器有关。它们由两个 280 毫米 VHF 腔和两个混合设备组成。
无需仪器或腔体重新调谐即可在现场轻松扩展通道。每个通道都分配在一个 5 单元机柜中。在 42 个单元、25 英寸标准机架中最多可安装 8 个 VHF 范围内的频道。. 可以添加额外的通道(最多 16 个)。
电气规格
频带: 118 – 144 兆赫
阻抗: 50 欧
输入功率:100W 连续波
插入损耗:可调 1 ÷ 3.5 dB
机械规格
尺寸: 25 英寸机架,5HU,深度 700 毫米。
工作温度:-10°C 至 +55°C
调谐方法:旋钮,伸缩运动

TELMEC 双桥合路器 280 UHF 腔
组合器允许使用公共天线在一个站点运行多个无线电通道 MCPD 280 U 双桥组合器保证通道之间的隔离与歧管或星点组合器有关。
它由两个 280 毫米 UHF 腔和两个混合设备组成。在现场轻松扩展通道,无需仪器或滤波器重新调谐。每个通道都分配在一个 5 单元的机柜中。在 42 个单元、25 英寸标准机架中最多可安装 8 个通道。
电气规格
频带: 225 – 400 兆赫
阻抗: 50 欧
输入功率:100W 连续波
插入损耗:可调 1 ÷ 3.5 dB
机械规格
尺寸: 25 英寸机架,5HU,深度 600 毫米。
工作温度: -10°C 至 +55°C
调谐方法:旋钮,伸缩运动

TELMEC 双桥合路器 180 VHF 腔
组合器允许使用公共天线在一个站点运行多个无线电通道。MCPD 180 V 双桥组合器保证通道之间的隔离与歧管或星点组合器有关。它们由两个 180 毫米 VHF 腔和两个混合设备组成。无需仪器或腔体重新调谐即可在现场轻松扩展通道。
每个通道都分配在一个 4 单元 19 英寸机柜中。在 42 个单元、19 英寸标准机架中最多可安装 10 个 VHF 范围内的频道。
电气规格
频带: 118 – 144 兆赫
阻抗: 50 欧
输入功率:100W 连续波
插入损耗:可调 1 ÷ 3.5 dB
机械规格
尺寸: 19 英寸机架,4HU,深度 700 毫米。
工作温度:-10°C 至 +55°C
调谐方法:旋钮,伸缩运动

TELMEC 歧管合路器 210 VHF 双腔
组合器允许使用公共天线在一个站点运行多个无线电频道 MCP 210 V 多路组合器使用另一种方法组合多达 4 个 VHF 范围内的频道。频道数量可以根据要求增加或减少。
双带通滤波器每个通道都使用可调窗口耦合。每个通道都分配在一个 5 单元的 19 英寸机柜中。
电气规格
频带: 118 – 144 兆赫
阻抗: 50 欧
输入功率:200W 连续波
插入损耗:可调 1.5 ÷ 4 dB
机械规格
尺寸: 19 英寸机架,5HU,深度 728 毫米。
工作温度:-10°C 至 +55°C
调谐方法:旋钮,伸缩运动

TELMEC 陷波滤波器 210 VHF 腔
当工作频率和拒绝频率之间的窄间距需要高衰减时,使用陷波滤波器。衰减和插入损耗可以通过腔体的旋转回路进行调整。它用于300 KHz的频率间隔。或更少。它安装在单个底座框架 5 个 19 英寸机柜中。
电气规格
频带: 118 – 144 兆赫
阻抗: 50 欧
最大功率:200W 连续波
插入损耗:可调 0.5 dB ÷ 2.5 dB
机械规格
尺寸: 19 英寸机架,5HU,深度 684 毫米。
工作温度:-10°C 至 +55°C
调谐方法:旋钮,伸缩运动

用于 ATC 应用的滤波器和组合器
基站的发射机和接收机组通过多耦合网络耦合成单个天线,从而大大提高了基站效率。
通过提供合适的滤波器,我们实现了发射器和接收器之间的高度隔离,从而以低插入损耗获得所需的选择性。
我们提供各种带有机械腔的产品。产品包括 VHF 和 UHF 频率范围内的带阻、带通陷波滤波器和组合器。
组合器用于组装不同尺寸的腔体。使用的配置是星点、歧管和双桥。
VHF 范围内使用的腔体是:
甚高频 085 矩形085型腔 85 x 216 毫米。(双倍的) AST-1506
甚高频120 矩形120腔 108 x 122 毫米。 AST-1034
甚高频165 矩形165腔 165 x 210 毫米。 AST-1360
甚高频 180 矩形180腔 108 x 165 毫米。 AST-1023
甚高频 210 方形210型腔 210 x 210 毫米。 AST-0610
甚高频 280 矩形280腔 280 x 210 毫米。 AST-1003
甚高频 100 第 100 轮 120 毫米。直径 AST-0108
甚高频 200 第 200 轮 200 毫米。直径 AST-0152
在 UHF 范围内使用的腔体是:
超高频120 矩形120腔 108 x 122 毫米。 AST-1052
超高频210 方形210型腔 210 x 210 毫米。 AST-1193
超高频 280 矩形280腔 280 x 210 毫米。 AST-1111
超高频100 第 100 轮 120 毫米。直径 AST-0149
