部分产品介绍

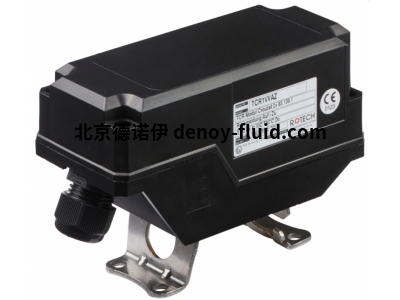

ROTECH 限位开关盒  TCR系列

描述

TCR系列是与我们的客户密切合作开发的。紧凑的设计具有特殊的技术特性，为用户提供了许多优于传统技术的优势

技术规格

尺寸:144x64x70/160x62x80

外壳:Vestamid(底座)、Makrolon/Vestamid/铝制(盖板)

防护等级:IP65(带透气膜)、IP67/IP68(不带透气膜)

特殊性

非常纤薄的设计，但仍然可以选择安装4个微动开关、4个插槽启动器或2个接近传感器

防震和防滑电缆入口，防风雨电缆密封套

在底座的下部有一个用于压力平衡的通风膜以便在极端温差的情况下防止冷凝的形成

可自由接触的接线端子提供最大程度的组装简易性

防爆

根据内置的微动开关或传感器，它可用于气体防爆区1和2(2G和3G类)，以及粉尘防爆区 21和 22(2D 和 30 类)。对于粉尘 Ex 21区，需要具有更高安全性(Ex e)版本的外壳。

可能的防爆标志

II2G Ex(e)ia IIC T6 Gb

II 2D Ex ib IHC T135C Db

II 2G Ex de IIC T6 Gb

II 3D Ex tc IIIC T80C Dc

环境温度范围

低温版本:最高低至-40C

高温版:最高100C

(取决于安装的传感器或微动开关)

证书和批准

EAC,SIL2

产品变体

外壳盖:封闭盖(Makrolon、Vestamid、铝)、观察窗或显示器(黄色/红色)

轴:不锈钢(1.4305)或塑料(POM)

电缆密封套数量:系统接口M20x1.5电磁阀接口1x M12x1.5

端子:最多10 个具有1.5mm2导线横截面的端子块



ROTECH 限位开关盒  ET系列

描述

由于不同的外壳尺寸和材料(铝、Vestamid、Makroon、聚酷)，经典的工业设计提供了最大的灵活性。可以自由选择电气连接(带或不带电缆密封套的螺纹)的数量、位置和尺寸。最多可以安装六个开关或启动器(例如，反馈 3x"Open"和 3x"Closed")。

技术规格

尺寸:标准外壳=120(125)x80x57(55)mm·外壳材料:铝、Vestamid、Makrolon、聚酶、ABS

防护等级:IP65/IP67

轴:不锈钢

特殊性

最多可安装6个传感器或微动开关

可用作抗冲击Vestamid 外壳

带轴隧道的外壳

防爆

本质安全传感器可用于气体防爆区1和2(2G和3G类)，前提是传感器获得适当的批准，在这种情况下，限位开关盒承担传感器的保护类型。如果遵守电气最大值并遵守温度等级和环境温度。

则Exia型点火接触器也可用干粉尘防爆区21这仅适用于具有型式检验证书的Vestamid 外壳。

环境温度范围

低温版本:最大低至-25C

高温版:最高100°C

证书和批准

EACSIL2型式检验证书

产品变体

外壳盖:封闭盖、观察窗或显示器(“打开+关闭”)

电缆密封套的数量:取决于外壳尺寸



ROTECH 限位开关盒  ALB系列

描述

ALB-Box是COM-Box的一致进一步发展及其所有优点。防爆 Exe box 非常适合工厂建设的要求，并提供许多技术优势。内部设计允许单独设置两个电路，这是一种经济高效的解决方案，以前只能使用两个外壳。

范围广泛的可用传感器和电磁阀连接确保完美适应许多工业领域的不同应用。

技术规格

尺寸:160x62x60(不带观看球)、160x62x80(带观看球)

外壳:铝，聚酯粉末涂层

防护等级:IP65(带透气膜)、IP67/IP68(不带透气膜)

特殊性

采用全新设计的一个外壳中的两个电路

带有铰链和外加螺钉的盖子便干维修

高密封性，高刀口和发泡密封

防爆

根据内置的微动开关或传感器，它可用于气体防爆区1和2(2G 和 3G 类)，以及粉尘防爆区 21 和 22 (2D 和 3D 类)。对于粉尘 Ex-Zone21，需要具有更高安全性(Ex e)的外壳。

环境温度范围

低温版本:最高低至 -50C

高温版:最高 100C

证书和批准

EAC、IEC-EX、NEPSI、INMETRO、SIL2

产品变体

外壳盖:封闭盖，观察窗(真玻璃)，显示"OPEN + CLOSED"

轴:不锈钢(1.4305)或塑料(POM)

电缆密封套数量:正面和侧面各2个

端子:最多14 个端子块，导线横截面为1.5 mm 2





ROTECH ETU控制台

这种用于安装限位开关模块的不锈钢通用控制台可调节高度和宽度，因此涵盖了气动驱动器上最重要的安装接口。因此，它可以减少存储并灵活使用不同驱动器大小的模块。

控制台的支脚通过合身的销钉和固定螺钉固定，即使在高达100kg的重载下也不会产生间隙或变形。一个额外的脚模块可作为一个选项，它也涵盖了50毫米的波高。
