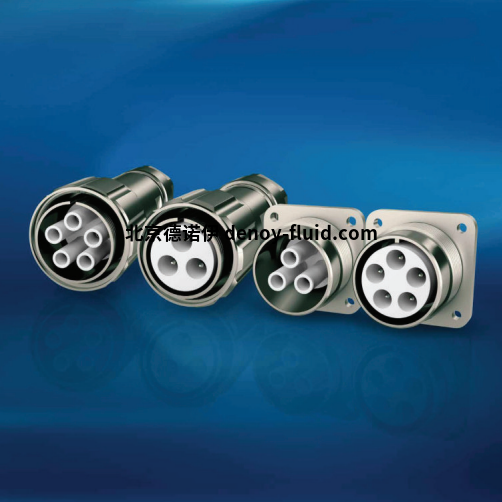

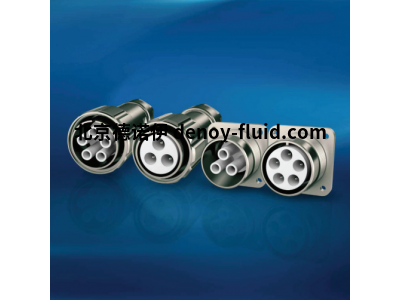

GES多极高压连接器MC系列

     GES是用于工业和科学领域精密应用的高压连接器的专业制造商。该公司提供各种配置的高压连接器，工作电压高达100 kV DC。除了种类繁多的HV插头和插座外，GES还在客户特定的解决方案、修改和调整方面提供丰富的专业知识。GES是值得信赖的合作伙伴和OEM供应商。GES高压连接器已在大量高压应用中得到证明，被认为是极其可靠、持久且技术成熟的解决方案。应用于半导体和微电子，分析和检验，医疗和生物技术，材料加工场合。





GES MC系列[特征]

工作电压：10 kV DC

测试电压：15 kV DC

标称电流：13 A

极数：2 - 5

连接方式：焊接或压接

连接横截面：0.14 - 2.5 mm2

防护等级：IP 54

可燃性：UL94 V-0 或 HB

GES MC系列[优势]

安全回路的主要触点（互锁）

多种接线选择

凹陷触点

快速简便的组装

坚固的外壳

最高质量的绝缘组



GES MC系列[技术数据]

套管:

锁紧:螺帽类型

安装设备插座类型:方形法兰

外壳材料:黄铜 (CuZn)

表面:镍（Ni）

防护等级:（插入时） IP60（可选 IP65）

工作温度: -30°C 至 +80°C

触点 1.6 毫米:

焊接/螺丝连接技术

标称电流:13 A

体积电阻:5 mZ

触点直径:1.6 毫米

导体尺寸:0.14 mm2 - 2.5 mm2 / AWG 26-14

材料:黄铜 (CuZn)

表面:银（Ag）/金（Au）

绝缘嵌件:

极数:2, 3, 4, 5

隔离材料:PTFE/POM

CTI 值:600

可燃性等级:PTFE UL94 V-0

易燃性等级:POM UL94 HB

工作温度:聚四氟乙烯 -50°C 至 +200°C

工作温度:POM -30°C 至 +120°C
