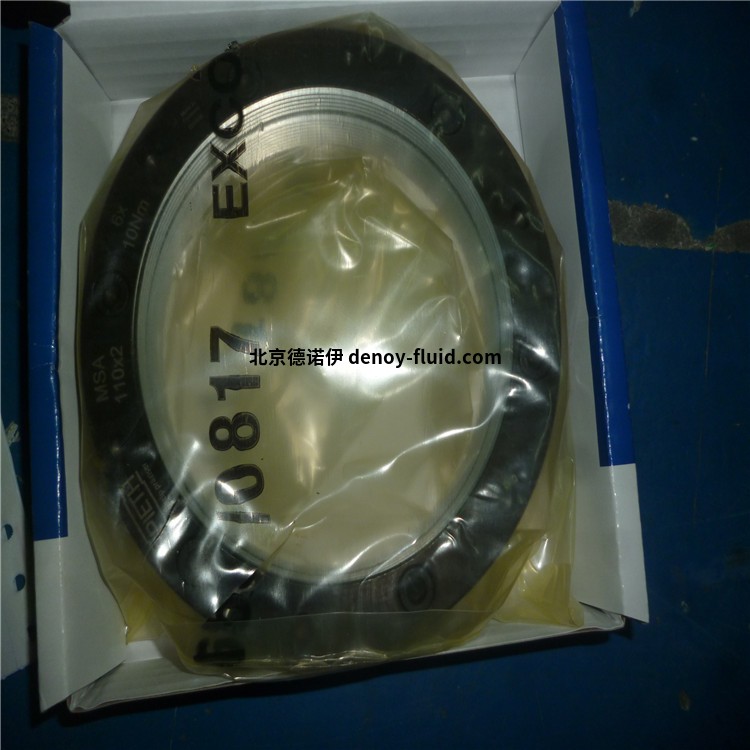

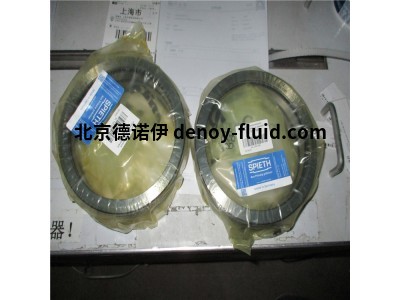

Spieth胀紧套 IK 90.120应用
1, 通过IK夹紧元件固定锥齿轮
2, 简单的连接，高同心度和绝对的运动自由度是这种联系的特征。
3, 夹紧元件，孔径195毫米，特殊涂层。
4, 带有两个IK夹紧元件的桨轮附件
5, 广泛布置的夹紧元件对轴向 - 轮毂复合材料的跳动精度和旋转弯曲应力具有有利的影响。
技术参数：
型号： IK 90.120
货号：K-12209001
内径：90 [mm]
外径：120 [mm]
厚度：38[mm]
重量：0,594 [kg]
扭矩：2799[Nm]
型号：
|
型号 |
直径（d1） |
扭矩（Nm） |
|
IK 8.12 |
8 |
7 |
|
IK 10.15 |
10 |
11 |
|
IK 12.18 |
12 |
18 |
|
IK 14.20 |
14 |
25 |
|
IK 15.22 |
15 |
29 |
|
IK 16.22 |
16 |
35 |
|
IK 18.25 |
18 |
44 |
|
IK 20.32 |
20 |
82 |
|
IK 22.35 |
22 |
95 |
|
IK 25.37 |
25 |
128 |
|
IK 28.40 |
28 |
162 |
|
IK 30.42 |
30 |
187 |
|
IK 32.48 |
32 |
259 |
|
IK 35.52 |
35 |
307 |
|
IK 40.56 |
40 |
404 |
|
IK 45.68 |
45 |
553 |
|
IK 50.72 |
50 |
679 |
|
IK 55.80 |
55 |
908 |
|
IK 60.85 |
60 |
1082 |
|
IK 63.88 |
63 |
1205 |
|
IK 65.90 |
65 |
1298 |
|
IK 70.100 |
70 |
1682 |
|
IK 75.105 |
75 |
1907 |
|
IK 80.110 |
80 |
2185 |
|
IK 85.115 |
85 |
2442 |
|
IK 90.120 |
90 |
2799 |
|
IK 95.125 |
95 |
3139 |
|
IK 100.130 |
100 |
3460 |
|
IK 110.140 |
110 |
4136 |
|
IK 120.150 |
120 |
4950 |
|
IK 125.155 |
125 |
5343 |
|
IK 130.160 |
130 |
5759 |
|
IK 140.170 |
140 |
6727 |
|
IK 150.180 |
150 |
7672 |
Spieth胀紧套 IK 90.120 德国制造 工厂直发 一站式采购 购买方便快捷
