轴向、径向和角向补偿
双万向节作用模式导致的轴位移
安装简单、省时好的电绝缘性能
高耐热性
Atex 分类
轴向、径向和角度不对中的补偿
通过双万向节作用的轴
快速简便的组装
优异的电绝缘性能
热稳定性维护
Atex 分类：参见第 173 页

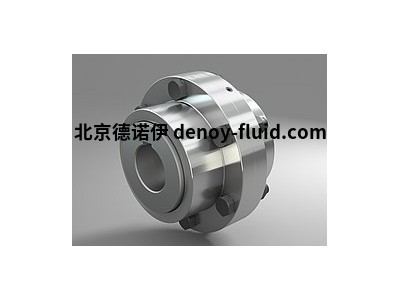

DENTEX®/DENTEX® FL – 柔性接头
DENTEX®/DENTEX® FL – 柔性接头
DENTEX® 联轴器是一种灵活的轴连接，用于补偿轴向、径向和角度轴的不对中。扭矩将
通过将两个具有凸轮廓的全等轮毂啮合
在内齿塑料套筒中转移形状配合的齿。
联轴器原理意味着紧邻的轴承不受不受控制的轴承力的影响。由于双万向运动模式，角位移和径向位移的恢复力可以忽略不计，并且没有
角速度的周期性波动。
DENTEX® 联轴器适用于水平或垂直轴连接，可实现简单且省时的装配。钢/塑料材料的组合消除了否则
通常的油或脂润滑；联轴器被认为是。
通过将 6.6 聚酰胺用于塑料套筒，实现了最佳的滑动和磨损性能，并且该材料还可以抵抗所有市售的润滑油和液压油。
最佳操作安全性位于温度范围内
-25ºC 至 +80ºC。对于高达 +140 °C 的工作温度，使用
需要由热稳定聚酰胺制成的连接套管。
型号名称
型号类型
默认
默认 -
夹紧轮毂
夹紧轮毂 KL
轮毂设计
集线器类型
B系列
B系列
B3R系列
B3R 系列
B3R/B4R系列
B3R/B4R 系列
42 . 38H7L=60SO
精加工孔示例
大约不厌其烦的
预钻孔 预钻孔
38H7 公制公制
B17 锥形锥形
F 英寸钻孔英寸
简介
样条
SAE SAE 16/32Z13
DIN 5482 A35x31
DIN 5480 N30x2x14x9G
扩展集线器
加长轮毂长度
默认
默认
60 见第 103 页
见第 103 页
特殊加工
特殊加工
默认
默认
SO 特别图
