蝶阀原理介绍
| 杨文辉 QQ：2850590598 手机：18301216381 电话：010-64717020-118 传真：010-84786709-666 邮件：sales11@handelsen.cn |
 |
|
蝶阀阀体包括环形阀座、弹性内衬和蝶板，通过阀轴将蝶板旋转90°进入垫圈，从而达到控制流体的作用。根据不同
型号和尺寸，可实现高达25 bar的工作压力和210°C的介质温度。 大多数情况下，这些阀门用于控制纯液体，但也可以
通过特殊的选型，用于气体等其他介质。
由于材料种类繁多，蝶阀适用行业非常广泛，例如化工、水处理等。在一些对开闭频率、卫生等级和控制精度要求不高
的工艺段，蝶阀也是非常经济的流体解决方案。 在大于DN 150的管道应用上，蝶阀通常是常见的可选方案。在对耐腐
蚀或卫生级要求更高的工况，可以使用衬塑蝶阀。用PFA封装的蝶板，可用于化学或半导体行业的高侵蚀性介质；经过
抛光处理的不锈钢蝶板，也可用于食品或制药行业。
盖米的大部分阀门产品都可以提供自动化过程控制配件，位置显示器、智能定位器、传感器和测量设备，可以轻松快速
地安装使用。
应用领域

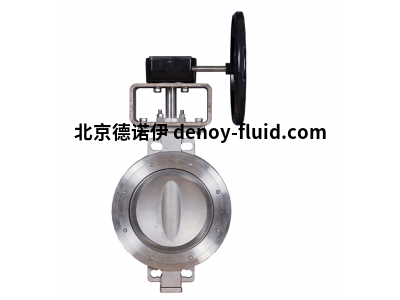

盖米蝶阀广泛应用于化工、电厂等行业的水处理系统。标配为中线型蝶阀，双偏心和三偏心蝶阀根据项目需求也可提供
。也可与位置显示器、定位器和过程控制器等组件配合使用，实现控制功能。
描述：
● DN50 ~ DN600
● 最高耐压: ASME Class300
● 耐温范围-46℃ ~ 230℃
● 防静电设计
● 独特的动载补偿密封设计填料，杜绝了阀门外漏
● 防飞出设计防止阀杆被破坏吹出
● 双偏心设计使蝶板与密封面快速分离，减少摩擦，高频率高使用寿命
● 带自动补偿设计的阀座保持可靠密封，且可用于真空高度；38mmHg工况
● 标准的ISO5211安装平台设计
● 阀门设计规范：API 609
● 壳体壁厚标准：ASME B16.34
● 阀门长度标准：API 609
● 出厂检验标准：API 598
技术参数：
阀类: 双偏心蝶阀
阀体材质: WCB,304,316,316L
工作压力: 0-50 bar
最高工作温度℃: 230 ° C
通径范围DN : 50-600
