AMCI旋转轴编码器DC425

 AMCI绝对模拟旋转轴编码器DC425

　　IP67 评级

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　5/8英寸不锈钢轴

　　铝制外壳

　　适合高冲击应用 - 经得起机械冲击和振动

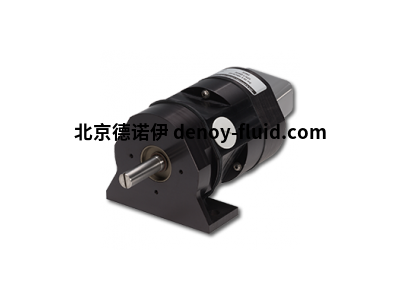

　　AMCI DC425 绝对模拟多转旋转轴编码器

　　DC425 DuraCoder 是一款绝对的模拟多转旋转轴编码器，可在单圈或多转时提供模拟电流或模拟电压输出。

　　DC425 基于 DuraCoder 卓越的耐用性和价值基础，最初设计用于户外过程控制应用。IP67 额定铝壳(使用 w/MS161 连接器时)、5/8 英寸不锈钢轴和基于解析器的传感技术等功能有助于 DuraCoder 的故障安全可靠性，使其成为水力发电、水处理或净水设施的最佳选择。

　　当客户在连续的机械冲击和振动环境中需要可靠的绝对模拟多转旋转轴编码器性能，并暴露于空气和液体传播的污染物时，选择就很容易了 - DuraCoder。

　　AMCI 的 DuraCoder 旋转轴编码器基于解析器，提供最重的职责 2.5 英寸旋转轴编码器，可在任何地方使用。几个功能使这个旋转编码器系列不同于竞争：即其节约成本的耐用性、现场可编程性和广泛的应用范围。

　　省油耐用性

　　基于解析器的可靠性

　　现场可编程输出分辨率

　　广泛的应用

　　规格机械规格

　　DC425 绝对模拟多转旋转轴编码器

　　轴：5/8" 直径 303 不锈钢

　　轴加载：400 磅径向/200 磅轴最大轴载荷轴承重

　　寿命额定为 2x10+9 转最小在最大轴负载

　　开始扭矩：最大 8 盎司 = 25°C

　　惯性时刻：20.00 x 10×4 盎司秒=2

　　重量：5.5 磅。

　　住房：铸造铝

　　交配连接器： (单独出售)

　　AMCI 部分编号军事等价物

　　直MS-16MS3106A16S-1S

　　90 度MS-18MS3108A16S-1S

　　防水MS-161MS3106F16S-1S

　　连接器 PINOUT： (仅限 MS 连接器版本)

　　军事等价件 # MS3102e16S-1P

　　针功能

　　一个+Vdc

　　BVdc 常见

　　C模拟输出

　　D案例接地

　　E无连接

　　F无连接

　　G无连接

　　电气规格

　　DC425 绝对模拟多转旋转轴编码器

　　输入电压：18 至 30

　　Vdc 24 Vdc 最佳

　　输入电源：最高 3.75 W.

　　可用的全规模输出转弯的 # (不可选字段)1、2、4、5、10、20、25、50 或 100

　　当前输出：4 到 20

　　mA 12

　　位分辨率每转 16 位分辨率最大。

　　当前负载：650 欧姆 = 18vdc 输入

　　950 欧姆

　　= 24vdc 输入 1250 欧姆 = 30vdc 输入

　　电压输出：0 到 10

　　Vdc 12

　　位分辨率每转 16 位分辨率最大。

　　电压负载：最低 2k 欧姆

　　环境规范

　　DC425 绝对模拟多转旋转轴编码器

　　外壳：IP67(仅适用于工作轴密封、正确安装的塑料孔塞和 AMCI MS-161 交配接头)

　　休克：50 G's 表示 11 mSec

　　振动：20 克， 5 至 2，000 赫兹

　　工作温度：-40° C 至 85° C 标准

AMCI绝对模拟旋转轴编码器DC425
