Funke换热器BCF 604-W-4way

FUNKE生产高品质、定制化的换热器，并致力于提供越来越好的产品。40 多年来，我们一直是全场上创新解决方案值得信赖的品牌。我们为未来的行业提供定制的解决方案。

Funke产品范围

Funke管壳式换热器

Funke板式换热器



Funke产品型号及特点

Funke管壳式换热器

技术说明

我们采用模块化系统结构的通用外壳和热交换器主要用于冷却润滑油和液压油或水等液体，以及通过饱和蒸汽进行加热。水、水/乙二醇混合物或海水可用作冷却剂。



材料标准

零件 材料标准

  BCF/BCP CCF/CCP SSCF/SSCP

内管 CuZn28Sn1As P235GH TC1 1.4571

管板 CuZn38Al-C-GM

CuZn38AlFeNiPbSn 1.4408 / P265GH / GE240 1.4408 / 1.4571

挡板 铜锌37 1.4571 1.4571

贝壳 CuZn37PbO 5 P235GH TC1 1.4571

连接室 + 支架 EN-GJL-200 EN-GJL-200 1.4571

垫片 克林格 C4430，炼金 6375 克林格 C4430，炼金 6375 克林格 C4430，炼金 6375

涂漆层 RAL 5012，浅蓝色 RAL 5012，浅蓝色 染色和钝化

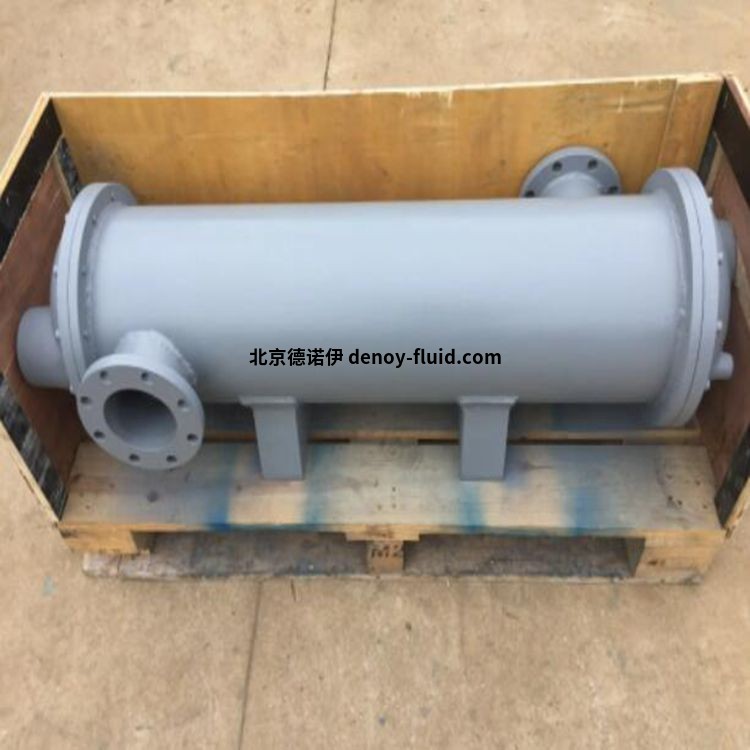

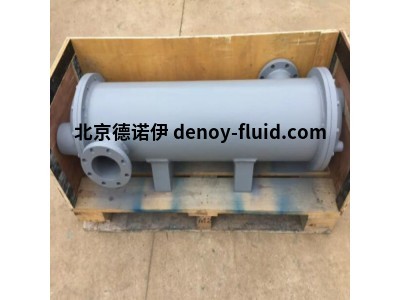

管壳式换热器

BCF 604-W-4way

图画编号。 750 074 020 0

序列号。 963 819

包括 1套夹脚

Funke垫片板式换热器

FP/FPS

技术数据

每板换热面积： 0.04 - 3 平方米

最大限度。运营压力： 25 巴

最大限度。工作温度： 200°C

安全

我们的板在入口和出口处配有双垫圈，以防止两种介质混合。如果设计为安全热交换器，则双板配有特殊的垫圈系统。



特别系列

安全板式换热器 (FPDW)

用于食品和制药应用的不锈钢版本

冗余配置的板式换热器，作为紧凑单元安装在底座上，包括 切换阀、恒温器和安全阀



特殊板材

根据应用，使用不同的板材：



1.4539 (N08904 / 904L)

1.4547 (254 SMO / S31254)

2.4066/2.4068（镍 200 / 镍 201）

2.4602（合金 C-22）

2.4819（合金 C-276）

2.4605（合金 59）

3.7025（钛 Gr.1）/3.7225（TiPd，钛 Gr.11）

钽



板式换热器密封

FP 05-9-1-NH

维也纳 FP 05-9-1-NH

序列号：794560，ZNR 400 014 464 0



板式换热器密封

FP 14-25-1-NH

维也纳 FP 14-25-1-NH

序列号：796853，ZNR 400 014 132 0







钎焊板式换热器

TPL

TPL 钎焊板式换热器最初专为冷却液压油和机油等应用而开发，也非常适合和部署在机械和工厂工程中的其他应用过程中。TPL 满足该领域在可靠性和热力学效率方面的高要求 - 并且可以进行最灵活的设计！



超高的传热性能是通过对角介质流动以及插入流动间隙的特殊湍流板实现的，这是一项由 FUNKE 独家开发和生产的技术。湍流板有不同的版本，使技术设计非常灵活。由于 TPL 的模块化设计，每个单独的流道都可以适应特定的应用。TPL 的另一个优点是它的高弹性，因为与传统钎焊板式换热器中使用的点焊相比，表面焊接可以在压力下实现更高水平的安全性。例如，由于 TPL 的表面焊接，可以更好地吸收由压力或温度差异引起的热交换器中的应力条件。TPL 可以普遍用于不同的媒体。由于强大的 TPL 的高热传递，小尺寸和低空间要求的介质可以用于具有较高粘度的介质。可选的扩展端板也便于安装已经非常紧凑的单元。



技术数据

每板换热面积： 0.035 - 0.286 平方米

最大限度。运营压力： 36 巴

最大限度。工作温度： +200°C

材料

WA 板：1.4404 (AISI 316 L)

焊料：铜 99.9% (TPL)

焊锡：不锈钢 100% (TPLB)



GPLB

应用

许多可能的应用，包括在处理高腐蚀性介质（如导热油）的化学设施或实验室中的特殊应用。用于建筑服务作为循环系统分离，例如区域供热、太阳能技术和热泵，以及地板采暖和服务水加热。



不锈钢钎焊板式换热器适用于饮用水。



技术数据

最大限度。运营压力： 25 bar / 30 bar（标准），可根据要求提供更高的压力

最大限度。工作温度： +350°C（标准）

CE认证

材料

100% 不锈钢



GPLK（带 V 形波纹的传热板）

应用

主要用于供暖、空调、电机冷却和热回收。

可以与不同的媒体普遍使用。



技术数据

最大限度。运营压力： 30 巴

最大限度。工作温度： +200°C

材料

WA 板：1.4401 / AISI 316

焊锡：铜

镍 (NPLK)



钎焊板式换热器

ZNR 634 800 000 0（新）

TPL 01-K-26-12

焊接版

湍流板：1.4301/钎焊板：1.4404/Cu

4 x 内螺纹 G1 1/2" 带扳手尺寸

引脚分配：

暖边：F1 => F3 / 冷边：F4 => F2

在前面板上：

1 个窄安装支架 1.4301 (1

长孔 11x22mm)

在端板上：

1 个宽安装支架 1.4301（2 个插槽

11x22mm,

距离 55 毫米）

与 TPL 01-K-26-12 类似，序列号：666900

ZNR 623 012 166 0（旧）



钎焊板式换热器

TPL 00-L-14-22

4孔加长端板

4 x 内螺纹 G1"

像 TPL 00-L-14-22
