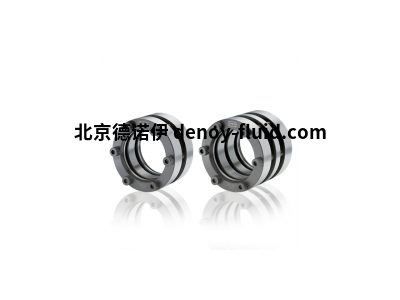

德国Spieth胀套DSL 40.56



最小起订货量

  • 无限制

您可能还关注相似产品
  • 主营产品|阀门
  • 公司荣誉| 明星产品
供应产品分类
  • 暂无分类
本页信息为dfsdfdfdf原厂生产的产品“德国Spieth胀套DSL 40.56”产品信息,如您想了解更多关于“德国Spieth胀套DSL 40.56”价格、型号、厂家的相关信息,请致电我们,或QQ在线交谈。
品牌spieth 有效期至长期有效 最后更新2022-12-19 14:25
浏览次数5

德国Spieth胀套DSL 40.56

  德国Spieth胀套DSL 40.56
主要产品:
张文婧
QQ:2850590596  点击这里给我发消息
手机:18518171575
电话:010-64717020-113
传真:010-84786709-666
邮件:sales1@handelsen.cn
张文婧邮箱:sales1@handelsen.cn电话:010-64717020-113 张文婧微信二维码
SPIETH锁紧螺母
SPIETH夹紧套
SPIET导套
SPIETH导向槽
SPIETH滑动轴承
SPIETH夹紧螺母
SPIETH锁紧套
SPIETH直线导轨/径向轴承

pss_DSK-DSL

Spieth夹具和夹紧元件用于机械工程的所有领域,其中高质量和可靠的连接对功能至关重要。 同时,它们是需要高度更换或调整的应用的理想解决方案,以及手动或自动夹紧套管,滑架,旋转头或转台的应用。 应用示例如下:

切割,成型和切割机床。
处理和自动化技术。
材料处理。
通用驱动技术和变速箱。
包装机等。
灯具。
压缩机和泵。
印刷机和纸张技术。
纺织机械。
木工机床。
工艺工程 - 用于混合,粉碎和离心。
测量,控制和测试技术。
精密机械和光学。

锁紧螺母工作原理:
锁紧螺母的工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。在一些重要的场合我们就会采取一些防松措施,保证螺母锁紧的可靠性。其中用锁紧螺母就是其中的一种防松措施。


  第一种是用两个一样的螺母拧在同一支螺栓上,在两个螺母之间附加一个拧紧力矩,使得螺栓连接可靠。


  第二种是专用的防松螺母,比第一种更可靠,但是结构相对复杂。第三钟比较前两种而言,具有防松效果更好和结构更简单美观并且轴向尺寸更小的特点。需要和一种可以防松垫片一起使用。专用的防松螺母不是六角螺母,而是一中圆螺母,在螺母的圆周上开有3个、4个、6个或者8个缺口(视螺母大小和生产厂家产品系列不同而异),这几个缺口既是拧紧工具的着力点,又是防松垫片卡口的卡入处。


第三种是在螺母的外圆表面至内圆螺纹面钻有贯穿的螺纹孔(一般是2个,在外圆面呈90分布),用来拧入小直径的沉头螺钉,目的是给螺纹施加一个向心方向的力,防止锁紧螺母松开。目前市场上销售的质量比较好的锁紧螺母在螺母的内圆面镶有与该锁紧螺母螺纹一致的铜制小块,用于避免径向顶紧螺钉直接与被锁螺纹接触而损坏后者。这种锁紧螺母在旋转运动类零件的轴端锁紧场合逐步开始应用,比如滚珠丝杠安装端轴承的防松。

spieth胀套原理:
    胀套(又称胀紧联结套,免键轴承等)是一种无键联结装置,其原理和用途是通过高强度拉力螺栓的作用,在内环与轴之间、外环与轮毂之间产生巨大抱紧力,以实现机件与轴的无键联结。当承受负荷时,靠胀套与机件、轴的结合压力及相伴产生的摩擦力传递转矩、轴向力或二者的复合载荷。
   胀套联接主要有以下优点:对中精度高;安装/调整/拆卸方便;强度高,联结稳定可靠;在超载时可以保护设备不受损坏,尤其适用于传递重型负荷。




影响因素

锁紧螺母最大拧出力矩受多方面因素的影响。对于锁紧螺母低周疲劳性能的研究,螺纹中径、螺旋升角和牙型斜角均保持不变,仅螺纹片最大弹性恢复力 FNmax和当量摩擦角ρe在重复使用后会出现一定程度的改变。因此,仅需从这两方面对锁紧螺母承受循环载荷时最大拧出力矩的变化规律进行分析。

1、材料应变硬化

材料在循环加载时,会出现“循环应变硬化”或“循环应变软化”现象,即在等幅循环应变情况下,应力幅会随循环次数的增加而出现增加或降低的现象。经过若干循环后,应力幅进入循环稳定状态。锁紧螺母的低周疲劳是在应变为常数的情况下进行的,螺纹片的应变硬化或软化将会影响其最大拧出力矩的大小。用于制造锁紧螺母的合金钢属于循环应变硬化材料,材料硬化会使螺纹片弹性恢复力FN增加,拧出力矩升高。

2、低周疲劳

低周疲劳是指疲劳应力接近或超过材料的屈服极限,材料在每一个应变循环中均有一定量的塑性变形,寿命一般在102到几乘104的范围内,疲劳曲线一般用ε-N曲线表示。有限元计算结果显示,在螺栓拧入锁紧螺母后,螺纹片根部应力较大,表层部分区域处于屈服状态,而螺纹片根部中心区域应变很小,应变情况较为复杂。螺纹片根部应变较高的区域经历往复加载,容易出现低周疲劳,使螺纹片压力降低,拧出力矩减小。

3、摩擦系数

摩擦角是影响拧出力矩的重要因素,摩擦力的存在是锁紧螺母正常工作的基础。锁紧螺母工作时,接触面在螺纹片弹性恢复力作用下存在压力和摩擦力,在重复使用过程中,接触面在循环往复的摩擦作用下,粗糙位置和棱角被磨平而变得光滑,摩擦系数变小,进而减小螺母的最大拧出力矩。

4、制造及装配

由于制造技术限制和精度等原因,使得螺纹边缘存在尖角或零件之间的尺寸配合不协调,在初次装配时,拧入拧出力矩可能会出现一定的起伏或波动,需要经过一定次数的磨合才能得到较为准确的锁紧螺母重复使用特性。

5、收口值

材料和螺母的几何参数确定后,收口值的改变对锁紧螺母的重复使用特性有重要影响。收口值变大,螺纹片张开时的变形增大,螺纹片应变增加,应变循环硬化现象加剧,且螺纹片压力FN变大,具有使拧出力矩增加的趋势;另一方面,螺纹片的宽度减少,螺纹片的总面积减小,与螺栓的摩擦力减小,螺纹片应变增加,低周疲劳性能降低,具有使最大拧出力矩降低的趋势。在多种因素共同作用下,最大拧出力矩随重复使用次数的变化很难预测,只能通过试验对其进行观测。


现货型号:
Spieth DSK 14.26
Spieth DSK 20.37
Spieth DSK 22.38
Spieth DSK 22.42
Spieth DSK 28.40
Spieth DSK 60.85
Spieth DSL 18.30
Spieth DSL 40.56
Spieth DSM 19.2
Spieth DSM 38.1
Spieth DSM 38.55
Spieth FSL 35.55
Spieth MSA 25.1,5
Spieth MSA 30.1,5
Spieth MSA 35.1,5
Spieth MSA 40.1,5
Spieth MSA 60.1,5
Spieth MSA 65.1,5
Spieth MSA 80.2
Spieth MSR 12.1
Spieth MSR 16.1,5
Spieth MSR 170.3
Spieth MSR 20.1,5
Spieth MSR 24.1,5
Spieth MSR 30.1,5
Spieth MSR 35.1,5
Spieth MSR 40.1,5
Spieth MSR 50.1,5
Spieth MSR 60.1,5
Spieth MSR 65.1,5
Spieth MSR 80.2
Spieth MSW 45.44
Spieth MSA系列
Spieth MSA 20x1
Spieth MSA 25x1.5
Spieth MSA 30x1.5
Spieth MSA 35x1.5
Spieth MSA 40x1.5
Spieth MSA 45x1.5
Spieth MSA 50x1.5
Spieth MSA 55x1.5
Spieth MSA 60x1.5
Spieth MSA 65x1.5
Spieth MSA 70x1.5
Spieth MSA 75x1.5
Spieth MSA 80x2
Spieth MSA 85x2
Spieth MSA 90x2
Spieth MSA 95x2
Spieth MSA 100x2
Spieth MSA 105x2
Spieth MSA 110x2
Spieth MSA 120x2
Spieth MSA 130x3
Spieth MSA 140x3
Spieth MSA 150x3
Spieth MSA 160x3
Spieth MSA 170x3
Spieth MSA 180x3
Spieth MSA 190x3
Spieth MSA 200x3
Spieth MSR系列
Spieth MSR 10x0.75
Spieth MSR 10x1
Spieth MSR 12x1
Spieth MSR 12x1.5
Spieth MSR 14x1.5
Spieth MSR 15x1
Spieth MSR 16x1.5
Spieth MSR 17x1
Spieth MSR 18x1.5
Spieth MSR 20x1
Spieth MSR 20x1.5
Spieth MSR 22x1.5
Spieth MSR 24x1.5
Spieth MSR 25x1.5
Spieth MSR 26x1.5
Spieth MSR 28x1.5
Spieth MSR 30x1.5
Spieth MSR 32x1.5
Spieth MSR 35x1.5
Spieth MSR 38x1.5
Spieth MSR 40x1.5
Spieth MSR 42x1.5
Spieth MSR 45x1.5
Spieth MSR 48x1.5
Spieth MSR 50x1.5
Spieth MSR 52x1.5
Spieth MSR 55x1.5
Spieth MSR 55x2
Spieth MSR 58x1.5
Spieth DSM系列
Spieth DSM 14.2
Spieth DSM 16.1
Spieth DSM 16.2
Spieth DSM 16.28
Spieth DSM 18.2
Spieth DSM 18.30
Spieth DSM 19.1
Spieth DSM 19.2
Spieth DSM 19.32
Spieth DSM20.1
Spieth DSM 20.2
Spieth DSM 20.32
Spieth DSM 22.1
Spieth DSM 22.2
Spieth DSM 22.35
Spieth DSM 24.1
Spieth DSM 24.2
Spieth DSM 24.36
Spieth DSM 25.1
Spieth DSM 25.2
Spieth DSM 25.37
Spieth DSM 28.1
Spieth DSM 28.2
Spieth DSM 28.40
Spieth DSM 30.1
Spieth DSM 30.2
Spieth DSM 30.42
Spieth DSM 32.1
Spieth DSM 32.2
Spieth DSM 32.48
Spieth DSK系列
Spieth DSK 14.26
Spieth DSK 15.28
Spieth DSK 16.28
Spieth DSK 16.32
Spieth DSK 18.30
Spieth DSK 18.35
Spieth DSK 20.32
Spieth DSK 20.37
Spieth DSK 20.40
Spieth DSK 22.35
Spieth DSK 22.38
Spieth DSK 22.42
Spieth DSK 25.37
Spieth DSK 25.42
Spieth DSK 25.45
Spieth DSK 28.40
Spieth DSK 28.45
Spieth DSK 28.48
Spieth DSK 30.42
Spieth DSK 30.47
Spieth DSK 30.50
Spieth DSK 30.55
Spieth DSK 32.48
Spieth DSK 32.52
Spieth DSK 32.56
Spieth DSK 35.52
Spieth DSK 35.55
Spieth DSK 35.60
Spieth DSK 40.56
Spieth DSK 40.62
Spieth DSK 40.65
Spieth DSL系列
Spieth DSL 14.26
Spieth DSL 15.28
Spieth DSL 16.28
Spieth DSL 16.32
Spieth DSL 18.30
Spieth DSL 18.35
Spieth DSL 20.32
Spieth DSL 20.37
Spieth DSL 20.40
Spieth DSL 22.35
Spieth DSL 22.38
Spieth DSL 22.42
Spieth DSL 25.37
Spieth DSL 25.42
Spieth DSL 25.45
Spieth DSL 28.40
Spieth DSL 28.45
Spieth DSL 28.48
Spieth DSL 30.42
Spieth DSL 30.47
Spieth DSL 30.50
Spieth DSL 30.55
Spieth DSL 32.48
Spieth DSL 32.52
Spieth DSL 32.56
Spieth DSL 35.52
Spieth DSL 35.55
Spieth DSL 35.60
Spieth DSL 40.56
Spieth DSL 40.62
Spieth DSL 40.56
Spieth DSL 40.62
spieth AK系列
spieth AK 10.15
spieth AK 12.18
spieth AK 14.20
spieth AK 15.22
spieth AK 16.22
spieth AK 18.25
spieth AK 20.32
spieth AK 22.35
spieth AK 25.37
spieth AK 28.40
spieth AK 30.42
spieth AK 32.48
spieth AK 35.52
spieth AK 40.56
spieth AK 45.68
spieth AK 50.72
spieth AK 55.80
spieth AK 60.85
spieth AK 63.88
spieth AK 65.90
spieth AK 70.100
spieth AK 75.105
spieth AK 80.110
spieth AK 85.115
spieth AK 90.120
spieth AK 95.125
spieth AK 100.130
spieth AK 110.140
spieth AK 120.150
spieth AK 125.155
spieth AK 130.160
spieth AK 140.170
spieth AK 150.180
spieth AL系列
spieth AL 8.12
spieth AL 10.15
spieth AL 12.18
spieth AL 14.20
spieth AL 15.22
spieth AL 16.22
spieth AL 18.25
spieth AL 20.32
spieth AL 22.35
spieth AL 25.37
spieth AL 28.40
spieth AL 30.42
spieth AL 32.48
spieth AL 35.52
spieth AL 40.56
spieth AL 45.68
spieth AL 50.72
spieth AL 55.80
spieth AL 60.85
spieth AL 63.88
spieth AL 65.90
spieth AL 70.100
spieth AL 75.105
spieth AL 80.110
spieth AL 85.115
spieth AL 90.120
spieth AL 95.125
spieth AL 100.130
spieth AL 110.140
spieth AL 120.150
spieth AL 125.155
spieth AL 130.160
spieth AL 140.170
spieth AL 150.180

德国Spieth胀套DSL 40.56现货
Spieth IK系列
Spieth IK 8.12
Spieth IK 10.15
Spieth IK 12.18
Spieth IK 14.20
Spieth IK 15.22
Spieth IK 16.22
Spieth IK 18.25
Spieth IK 20.32
Spieth IK 22.35
Spieth IK 25.37
Spieth IK 28.40
Spieth IK 30.42
Spieth IK 32.48
Spieth IK 35.52
Spieth IK 40.56
Spieth IK 45.68
Spieth IK 50.72
Spieth IK 55.80
Spieth IK 60.85
Spieth IK 63.88
Spieth IK 65.90
Spieth IK 70.100
Spieth IK 75.105
Spieth IK 80.110
Spieth IK 85.115
Spieth IK 90.120
Spieth IK 95.125
Spieth IK 100.130
Spieth IK 110.140
Spieth IK 120.150
Spieth IK 125.155
Spieth IK 130.160

SPIETH滑动轴承是流体动力润滑的可调截面径向滑动轴承。主要用于机械工程领域,尤其适用于复杂要求的建筑机床。
1.2。流体动力润滑
流体动力润滑是指由润滑剂填充的运行主轴引起的流动
滑动轴承的楔形间隙。在流动方向的最小间隙之前,该流导致润滑剂中的液体推力具有最高的推力水平。在正确布置楔形间隙,主轴转数和油粘度时,所产生的液体推力能够从轴承表面提升甚至高负荷的主轴。其效果是主轴在润滑剂层上方“游动”。
1.3。滑润剂
用于润滑的是矿物油,主要是锭子油。必须根据工作条件选择它们的粘度。对于流体动力润滑的滑动轴承,无故障运行需要足够的油供应??。因此,润滑剂的功能不仅是在楔形间隙中产生流体动力推力,而且还必须将摩擦热量传递出滑动表面的区域。
1.4。润滑系统
最常用的润滑系统有:飞溅润滑,离心润滑和外部润滑5
泵的外部润滑是最安全和最有效的润滑系统。特别是对于需要大量油的高滑动速度来说,通过泵来冷却外部润滑供应是绝对必要的。对于该润滑系统,可以允许任何主轴位置。只需要足够的泵压来协调回路和管道阻力以确保足够的量
用于温度方程的油。如前所述,在主轴开始旋转之后,将自身产生承载液体推力。
1.5。封口
滑动轴承配有垫圈,以避免润滑剂从内部系统中逸出,并保护轴承系统免受灰尘和湿气的侵入。密封系统取决于工作条件。
接触或滑动垫圈用于低速和中速。磨损和摩擦热限制了它的使用。应用领域的圆周速度可达12 m / s。
较高的滑动速度需要非接触式垫圈,例如压力密封的密封螺纹,迷宫式密封或带有松散插入的青铜滑动环的环形间隙。与环形间隙一样,纺纱主轴会产生流体动力螺纹,高于润滑剂的常压,主轴运转时油不会逸出。只要主轴不运转,所有非接触式密封都会有少量漏油。众所周知,这可以被吸收并返回到润滑剂罐中。
2.可调节的SPIETH径向滑动轴承
2.1。使用和优点
这种流体动力分段径向滑动轴承适用于要求最佳轴承间隙和最高运行平稳性并且确保足够润滑供应的任何地方。允许高频和低频与两个方向相同。
由于可以设定和重新调整最佳轴承间隙,因此轴承和主轴之间不需要长时间的适应。如果主轴的座位和壳体中的孔根据ISO容差加工成圆柱形就足够了。
如今,这种可调轴承类型在最佳表面质量和形状精度必须加工的地方成功应用。 GLM用于磨床,车床,精密钻孔中的主轴轴承或铣削心轴和镗杆的反向轴承。对于这种机械,例如使用带有GLM轴承的磨削和工件主轴,以实现小于0.4mm的同心度。
GLM型轴承最值得低估的优点之一是流体动力轴承系统的阻尼效果。流体动力导向装置的高吸收性对于由于静态元件的高耐久性而可能发生高频的加工过程非常有用。

SPIETH液力径向滑动轴承采用曲面成型钢壳(a),带有集成的夹紧螺钉(b)和轴承衬套,轴承衬套由轴承青铜(c)制成。
轴承的配置方式是,首先拧紧夹紧螺钉后,将消除安装间隙(S1 + S2)。 在此之后,将开始内轴承衬套的径向扼流。 这种绞杀将与轴线平行。 可以设置任何请求的轴承间隙或调整而无需任何刮削
内衬套有一些轴向润滑槽(d),它们通过径向润滑孔(e)与钢壳中的外切入(f)连接。通过这种布置,衬套与壳体孔中的润滑入口(g)和出口(h)连接。

润滑槽将衬套孔分成几个滑动表面。在调整轴承间隙时,这些滑动面会改变其原始半径,在滑动面和主轴之间会产生楔形裂纹。该楔形裂缝的最紧密点将位于滑动表面的中间,并将在两个方向上扩展到润滑槽。 SPIETH流体动力径向滑动轴承与主轴的旋转方向无关,因为润滑剂可以在挤压楔形裂纹中的展开压力下流动,从而可以使主轴从轴承滑动表面上升起。由于物理规则,流体动力润滑过程全部围绕主轴,因此不可避免地使主轴居中。
轴承在壳体孔中的径向定向将通过圆柱形销(i)实现,该销将装配在待在壳体中加工的槽中。

2.3。 执行
曲折形成的钢壳作为调节元件,由特殊钢制成,未经硬化。 衬套由高级轴承青铜制成。 选择这种材料是出于安全性高的原因,并且由于其在紧急启动和启动期间的紧急运行特性,润滑层可能会中断,主轴和轴承之间的金属接触会滑动
表面可能会发生。
根据公差h5研磨轴承的外径; 孔加工到F6。 由于轴承是在压缩条件下加工的,因此在其未张紧的输送状态下不可能对孔进行控制测量。
安装的夹紧螺钉应使用符合ISO 2936的扳手拧紧。


1、拉伸方式不受螺栓润滑效果和螺纹摩擦大小的影响,可以得到更为精确的螺栓载荷;
2、可对多个螺栓进行同步拉伸,使整圈螺栓受力均匀,得到均衡的载荷;
3、由于采用最先进的超高压液压技术,可以在很小的空间内完成螺栓的锁紧;
4、拉伸方式对螺栓进行紧固得到的剩余载荷和有效载荷要比力矩方式更大;
5、拉伸方式更适用于紧固精度要求较高的接合应用,它能使连接面受力均匀地实现接合,真正地防止泄漏。
