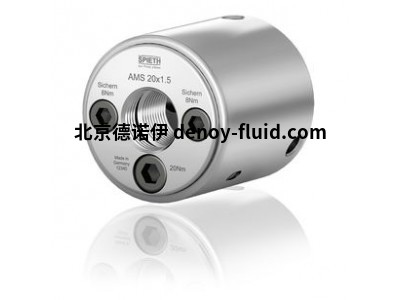

Spieth夹紧螺母AM24.1,5
确保夹紧螺钉处于正确的起始位置。在任何情况下，在夹紧顺序开始之前，不得将夹紧螺钉拧入壳体表面以下。否则，无法使用2mm的全夹紧路径。
| 祁佳强 QQ：2850590582 手机：13552869098 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
释放
1.将夹紧螺钉转回起始位置。夹紧的零部件现在被释放。
2.如果夹紧螺母要从主轴上完全重新移动，则必须松开螺纹锁紧螺钉。然后手动拧下夹紧螺母。
夹紧
1.手动拧紧夹紧螺母，直到其与端面接触（图1），拧紧固定螺钉并将夹紧螺母锁定在螺纹上。
2.拧紧夹紧螺钉，注意最大拧紧力矩。如果没有扭矩扳手，也可以使用螺丝刀2936（DIN 911）使用正常手动力拧紧夹紧螺钉。如果在不使用扭矩扳手的情况下拧紧夹紧螺钉，则可能无法充分利用大于M42的夹紧螺母的夹紧力。
在特殊情况下，例如由于严重污染，可能很难拧下夹紧螺母。在这种情况下，利用外径周围的径向钻孔插入导向销
螺母的夹紧力现在完全有效。（图2）
所有零件都是钢制的。螺纹环、倾斜环和压力环经过硬化和回火。
公制螺纹d按照公差等级“精细”制造（公差区5H，DIN 13第21…25部分）
对夹紧螺母的外径、钻孔和端面进行研磨。
压力环的定位孔d2被制造为公差区H7。
修改后的夹紧螺钉和固定螺钉均为符合4762（DIN 912）的六角套筒圆柱头螺钉。
公制螺栓螺纹通常必须制造为“中等”公差等级（公差区6g，DIN 13第21…25部分），对于更高的精度要求（例如旋转主轴上的布置），必须制造为公差等级“精细”（公差区4h，DIN 13部分21…25）。
如果需要高精度的夹紧螺母对中，必须将的杆直径制造到公差区h6。
解释性的
对于所有夹紧螺母，必须遵守2 mm的最大夹紧路径。
如果没有扭矩扳手，也可以使用螺丝刀ISO 2936（DIN 911）使用正常手动力拧紧夹紧螺钉。然而，在这种情况下，尺寸为AM 42x2的夹紧螺母可能无法充分使用。
F： 指定MA的最大有效夹紧力。
MA：夹紧螺钉的最大允许扭矩。
Ms：固定螺纹的拧紧力矩（指导值）。
