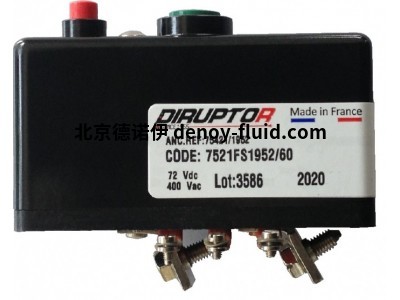

DIRUPTOR黄色系列断路器7500系列

　　这种“超级”单极断路器符合 EN 60934 标准，仅针对 BS 曲线符合 CF 62001 标准(铁路机车车辆)。尺寸范围从 2 安培到 100 安培不等。用于直流电 (DC)(根据型号高达 150 伏)也用于交流电 (AC)(高达 400 伏 50/60 赫兹)。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：2850590582@qq.com

　　提供热曲线和磁热曲线。

　　不同的安装和固定可能性(更多信息见技术规格)

　　技术特点

　　极数 ： 1 极

　　控制系统 ：带或不带行程按钮“关闭”

　　安装 ：

　　插入式(限制 20A)

　　齐平安装，正面有 2 个螺钉 齐平安装的螺纹环，用于安装在正面

　　卡扣在 DIN 非对称导轨上 推推式螺纹环，用于安装在正面

　　无需固定

　　卡在 DIN 对称导轨

　　上 用于印刷电路的插入式底座

　　连接 ：

　　齐平安装型号

　　60°端子，平行波浪垫圈开槽H型螺钉M5

　　端子60°，带夹具的螺钉(范围7500)

　　卡入 DIN 导轨模型

　　扁平端子，带夹子的螺钉(In _ 20A)

　　扁平端子，带夹子的螺钉

　　插件

　　针 Ø 8.8 中心距 30 mm

　　曲线 + RAED 电流 ： 热 ： 2 – 100 A 热磁 ：

　　2 – 70 A

　　选项：

　　磁力释放

　　的特殊调节 转换辅助触点 电源触点

　　与分流

　　U.L 1077 一起交付。公认的

　　强化热带化

　　仅“全有或全无”

　　磁释放 单独检查(附测试报告)

　　温度等级变化(在 60° C 下调整)额定电流标记在底座上(在用于调节的螺钉旁边)在按钮上标记的额定电流“ON”，顶部或底部

　　一极额定直流 最大 72 V 直流(90V 测试)

　　230 V 交流或多极 400 V 交流

　　单极额定 110 V DC 最大标称(137V 测试)230 V AC 或多极 400 V AC

　　7511505 32BSDISJ. DIRUPTOR UNI MT 32A

　　7511FS0757/60DISJ. DIRUPTOR UNI 60A

　　7511FS0757/70DISJ. DIRUPTOR UNI 70A

　　7513FS1930/20DISJ. DIRUPTOR UNI MT 20A

　　7513FS1931/10DISJ. DIRUPTOR UNI MT 10A

　　7513FS1933/6.5DISJ. DIRUPTOR UNI MT 6.5A

　　7520708 20BSDISJ. DIRUPTOR UNI MT 20A

　　7520708 20DDISJ. DIRUPTOR UNI MT 20A/D

　　7520708 25BSDISJ. DIRUPTOR UNI MT 25A

　　7520708 6D53DISJ. DIRUPTOR UNI MT 6A/D

　　7521504 32DDISJ. DIRUPTOR UNI MT 32A/D

　　7521504 40DDISJ. DIRUPTOR UNI MT 40A/D

　　7521504 60DDISJ. DIRUPTOR UNI MT 60A/D

　　7521504 70DDISJ. DIRUPTOR UNI MT 70A/D

　　7521505 100T80DISJ. DIRUPTOR UNI TH 100A

　　7521505 10BSDISJ. DIRUPTOR UNI MT 10A

　　7521505 10BS74DISJ. DIRUPTOR UNI MT 10A

　　7521505 16BSDISJ. DIRUPTOR UNI MT 16A

　　7521505 16BS74DISJ. DIRUPTOR UNI MT 16A

　　7521505 20BSDISJ. DIRUPTOR UNI MT 20A

　　7521505 25BSDISJ. DIRUPTOR UNI MT 25A

　　7521505 32BSDISJ. DIRUPTOR UNI MT 32A

　　7521505 32BS74DISJ. DIRUPTOR UNI MT 32A

　　7521505 40BSDISJ. DIRUPTOR UNI MT 40A

　　7521505 40BS53DISJ. DIRUPTOR UNI MT 40A

　　7521505 40BS74DISJ.DIRUPTOR UNI MT 40A

　　7521505 45BSDISJ. DIRUPTOR UNI MT 45A

　　7521505 50BSDISJ. DIRUPTOR UNI MT 50A

　　7521505 50BS53DISJ. DIRUPTOR UNI MT 50A

　　7521505 50BS74DISJ. DIRUPTOR UNI MT 50A

　　7521505 5BS74DISJ. DIRUPTOR UNI MT 5A

　　7521505 60BSDISJ. DIRUPTOR UNI MT 60A

　　7521505 60BS74DISJ. DIRUPTOR UNI MT 60A

　　7521505 6BSDISJ. DIRUPTOR UNI MT 6A

　　7521505 6BS74DISJ. DIRUPTOR UNI MT 6A

　　7521FS0721/60DISJ. DIRUPTOR UNI 60A

　　7523502 50T68DISJ. DIRUPTOR UNI TH 50A

　　7523506 10BSDISJ. DIRUPTOR UNI MT 10A

　　7523506 30BS53DISJ DIRUPTOR UNI MT 30A

　　7523506 40T80DISJ. DIRUPTOR UNI TH 40A
