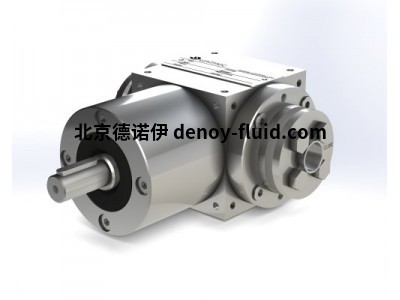

不锈钢锥齿轮箱
| 田永福 QQ：2850590589 手机：15201542839 电话：010-64717020-122 传真：010-84786709-666 邮件：sales3@handelsen.cn |
 |
|
在过去的几年里，不锈钢的使用呈指数增长。新的市场需求、食品工业中的卫生要求以及氧化环境中的应用要求越来越多地使用不锈钢材料。
从一开始，UNIMEC就能够为客户提供不锈钢产品。无论如何，实现这些组件意味着漫长的制造时间。对于最需要的产品和尺寸，UNIMEC现在能够提出一个完整的系列:X系列。
这种选择提供了多种优势:一方面，缩短了交货时间，因为所有部件都有现货，另一方面，制造允许获得相当可观的成本，因为它是从成排铸件开始的。
AISI 316钢的主要特点是其高耐腐蚀性，尤其是在海洋和食品环境中，而AISI 304似乎存在一些问题。
在所有结构型号中，属于X系列的齿轮箱尺寸为54、86、110、134。
由不锈钢制成的部件有外壳、轮毂、盖子、电机法兰以及所有中空和突出的轴。
操作锥齿轮箱
所有锥齿轮箱都可以手动操作。无论如何，其应用的大部分预见了机动化处理，在许多情况下甚至是直接的。对于从86到250的规格，可以将标准IEC电机直接连接到锥齿轮箱的快速轴上。可以为液压、气动、无刷电机以及直流电机、永磁电机、步进电机和其他特殊电机提供各种尺寸的特殊法兰。也可以通过收缩盘来实现用于固定驱动轴的特殊法兰，以便最小化传动间隙。功率曲线根据型号、尺寸、传动比和转速，确定了每个单锥齿轮箱在独特服务因素下的电机功率和低速轴上的扭矩。
旋转方向
旋转方向取决于安装方案。根据所选型号，作为所需旋转方向的函数，可以选择最符合这些要求的安装方案。我们提醒，即使轴的一个旋转方向从顺时针方向变为逆时针方向(反之亦然)，锥齿轮箱轴的任何其他旋转方向必须反向。
不间断运行
当速度调节齿轮受到时间恒定的扭矩和角速度时，会发生不停机操作。经过一段过渡期后，转速变得稳定，锥齿轮箱的表面温度和环境热交换也变得稳定。检查磨损现象和热功率很重要。
间歇运行
当高等级加速和减速与转速和扭矩(即使在零值时)重叠时，会出现间歇运行，因此有必要验证抵消系统惯性的能力。因此，有必要修改锥齿轮箱和输入功率。检查弯曲和疲劳强度参数很重要。
型号：54 86 110 134
XRA/XRB/XRC/XRM/XRX/XRS/XRK/XRY/XRR/XRW/XRZ/XRP系列
材料
|
材料 |
标准 |
规格 |
标识 |
|
|
润滑剂 |
Unimec Atir SH150 |
合成油 |
0.02L |
|
|
轮毂轴 |
C45 |
EN 10083-2:2006 |
不锈钢 |
|
|
卡特 |
GJL 250 |
EN 1561:2011 |
灰口铸铁 |
6面完全加工 |
|
伞齿轮 |
17镍铬钼6-4 |
EN 10084:2008 |
表面硬化合金钢 |
地面钻孔和平面,齿轮成对运转。 |
|
空心拉削轴 |
C45 |
EN 10083-2:2006 |
不锈钢 |
一般特征
|
回差 |
15' - 20' |
|
强制润滑速度 |
4000 rpm |
|
油脂润滑速度 |
100 rpm |
|
工作温度[ C] |
-10 °C / 80 °C |
|
空心轴最大力矩 |
40 Nm |
|
最大输入速度 |
4500 rpm |
|
主齿轮箱重量 |
2 kg |
|
标准工作条件 |
25 C |
具体特征
|
名义比率 |
1/1 |
1/1,5 |
1/2 |
1/3 |
1/4 |
|
按键之间的相位 |
+/- 8 |
+/- 5 |
+/- 5 |
+/- 5 |
+/- 5 |
|
惯性力矩 |
134 kg-mm2 |
50 kg-mm2 |
27 kg-mm2 |
16 kg-mm2 |
11公斤-毫米2 |

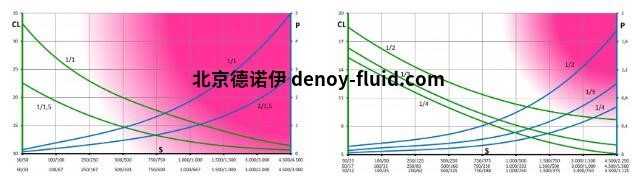

功率曲线
洋红色区域表示潜在的加热风险。必须仔细分析工作循环。
S =快/慢轴的转速[rpm]
CL =慢速轴扭矩[Nm]
P =要求的输入功率[kW]
电机型号
|
国际标准 |
蜗杆孔径 |
中心直径 |
标称功率 |
|
|
|
IEC 63 B5 |
11mm |
95mm |
0.25KW |
|
IEC 71 B5 / B14 |
14mm |
110mm/ 70mm |
0.55KW |
|
|
IEC 80 B5 / B14 |
19mm |
130mm/ 80mm |
1.1KW |
|
|
|
IEC 90 B5 / B14 |
24mm |
130mm/ 95mm |
1.9KW |
