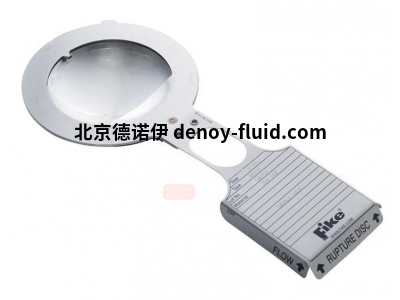

Fike RD520 AXIUS®反向作用爆破片用于最具挑战性的工业泄压应用

RD520 AXIUS是一种反作用刻痕破裂盘，适用于用于挑战性的工业泄压应用。

利用Fike的G2制造技术爆破片是预先设计的，将提供高度准确的以及可靠的过压保护。

2、Fike RD520 AXIUS®反向作用爆破片技术参数

尺寸：                           0.75–12英寸                                              DN20–DN300

圆盘材料：316/316L不锈钢，哈氏合金®C276，铬镍铁合金®625   1.4401/1.4404，2.4819，2.4856

爆裂压力范围：                   7–600 psig                                         0.48–41.37 barg

标准应用的运行比率                95%                                             用于CE或KOSHA应用<2.76巴=95%>2.76巴=100%

标准制造范围                          零                                                       N/A

KRG / KRL / KRGL & MNFA(1)                               KRG = 0.45 / KRL= 1.25 / KRGL = 0.45

循环/脉冲                                                              负载将根据循环条件实现多达100000次循环

真空阻力                                                                          满

背压                                                                       爆破压力的125%（2）

工艺介质                                                                气体/蒸汽、液体和两相

碎片化                                                                          非碎片化

3、RD520 AXIUS支架：XL/XLO

“G插入”型爆破片支架配有预组装方法，因此可以将爆破片安装在工作台上

或者一些其他方便的位置。一旦阀盘就位，就可以将装置组装并安装到生产线上，从而最大限度地减少

破裂盘损坏的可能性。

Fike提供两种类型的可预订持有者，“TQ+”和“TQ”。TQ+和TQ支架设计的目的是允许破裂

安装爆破片，然后将其“扭转”至建议的静态载荷水平，确保在装配这可以在工作台上进行，而不是在条件可能不太理想的现场进行，大大减少了

组装错误的可能性。

一旦组装在一起，就可以将爆破片组件运送到现场位置，并安装在配对法兰之间

施加的额外扭矩负载。TQ+和TQ组件也可以被移除，

在不影响光盘性能的情况下，在日常维护计划和工厂检修期间进行检查和更换

光盘没有被移除。

TQ+型支架的设计能够安装在多种国际法兰额定配置中。TQ+可以是

用于以下爆破片型号：RD320、RD520 AXIUS、SRL、SRX和Poly SD
