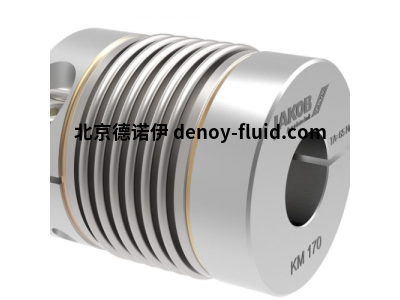

1、JAKOB 金属波纹管联轴器KG80-2W:
Øa=66,c=22,5, f-TA=M8-40NM, g=16,D1=32G6, D2=35H6;
技术指标：
公称转矩：80 Nm
扭矩：160 Nm
扭转刚度：26 Nm / arcmin
转动惯量：0.44 10kgm²
轴向轴未对准：±0.3毫米
侧向轴偏移：0.1毫米
轴向弹簧刚度：120 N / mm
侧向弹簧刚度：3500 N / mm
工作温度范围：-40°至+ 350°C
允许的运行速度： 11,000转
D1 / 2分钟/=Ø14/Ø35毫米
重量：约0.9公斤
JAKOB 金属波纹管联轴器KG140-2W:
Øa=71,c=27, f-TA=M8-40NM, g=15,D1=65G6, D2=75H6;
技术指标：
标称扭矩：140 Nm
扭矩：280 Nm
扭转刚度：32 Nm / arcmin
转动惯量：0.74 10kgm²
轴向轴未对准：±0.3毫米
侧向轴偏移：0.1毫米
轴向弹簧刚度：210 N / mm
横向弹簧刚度：7000 N / mm
工作温度范围：-40°至+ 350°C
允许的运行速度： 11,000转
D1 / 2分钟/=Ø18/Ø42mm
重量：约1.1公斤
常用型号
JAKOB KP 25
JAKOB KP 35
JAKOB KP 60
JAKOB KP 100
JAKOB KP 170
JAKOB KP 270
JAKOB KM 25
JAKOB KM 35
JAKOB KM 60
JAKOB KM 100
JAKOB KM 170
JAKOB KM 270
JAKOB KXL 4
JAKOB KXL 65
JAKOB KXL 9
JAKOB KXL 12
JAKOB KXL 18
| 余新星 QQ：399047640 手机：18510938576 电话：010-64714988-193 传真：010-84786709-667 邮件：sales93@handelsen.cn |
|
|
JAKOB KXL 32
JAKOB KG-VA 30
JAKOB KG-VA 60
JAKOB KG-VA 100
JAKOB KG-VA 180
JAKOB KG-VA 280
德国JAKOB 金属波纹管联轴器KG系列工作温度-40°至+ 350°C
