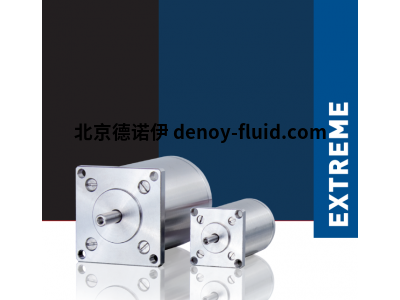

phytron步进电机VSS26用于真空、空间或低温的两相步进电机

phytron步进电机VSS26 技术细节

用于真空、空间或低温的两相步进电机

高冲击和振动载荷

真空度高达 10-11hPa

为每个应用定义温度范围

抗辐射能力高达 106焦/千克

保持扭矩从 3.4 mNm 到 13 Nm

直径 19 至 125 mm

每转全步数：200 （1.8°）

排气口以防止气体夹杂

phytron步进电机VSS26 参数

电流/相位输入A：1,2

电阻/相位Ω：1.7

感应/相位mH：1.0

最大工作跨度v：70

保持转矩mNm ：28

保持力矩mNm: 1.9

转子的质量惯性kg cm2：0,006

轴向载荷N：5

径向载荷N：5

重量kg：0.13

phytron用于粒子加速器的步进电机主轴设计（腔调谐器）

•步进电机，200步/转（1.8°），带集成齿轮箱50:1（10000整步/转）

•设计用于1300 N轴向力

•主轴和螺母系统，非磁性

•干式润滑，适用于-270°C至+40°C的超高真空度（也可在工作温度>35°C时使用润滑脂润滑）

•外壳、法兰和内部结构的材料由不锈钢或钛

•可选EMC电缆屏蔽

•绕组中集成的K元件

phytron温度管理

所用的所有材料都是以这样一种方式选择的，即它们可以在超高压电机中短时间承受高达300°C的绕组温度。由于真空中缺乏对流，电机有时会根据占空比迅速升温，并且通常在高温水平下运行。K元件作为标准集成在我们的超高压电机中，可以对绕组进行温度监测。铂探针（PT）或客户专用传感器可以添加到所有真空电机中，作为K元件的替代品。这样你就可以安全地保护你的发动机不过热。

phytron抗辐射性

随着真空等级的提高，电机被设计用于更高的辐射暴露，因此它们也可以在辐射源附近使用（例如在医学和研究中）。虽然精细真空电机只能在剂量不超过10 J/kg的情况下安全使用，但超高压电机可以在剂量不高于106 J/kg的条件下安全运行。如果发动机不是为辐射而设计的，不仅所有的绝缘层都会受到影响，尤其是粘合剂会使滚珠轴承的润滑脂退化，变得坚韧，降低效率，最终堵塞发动机。
