ROEMHELD 快速断开联轴器F9.381系列



品牌简介

ROEMHELD 是固定式工件夹具、快速换模、装配和搬运领域的全球市场领导者之一。



我们从一家铸铁厂起步，自 1940 年代末以来一直在生产工件夹具产品。我们当时和现在都在市场上推出了工业领域的重大发展。我们为我们的100多项专利感到自豪。

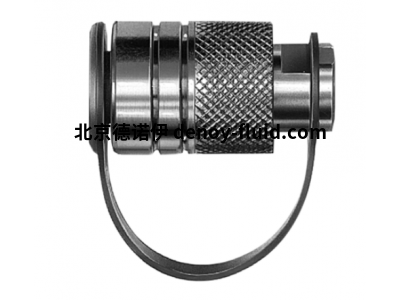

快速断开联轴器F9.381系列



操作 “推拉”

ND 5 - 连接螺纹 G 1/4

最大工作压力 500 bar



描述

F 9.381 快速断开联轴器

说明

快速断开联轴器是一种坚固设计的联轴器，在断开耦合后自动锁定。当两个联轴器部件都减压时，可以进行耦合和解耦过程。套筒向相应的联轴器或松开方向的位移使单手操作变得容易。



联轴器“推”

联轴器的滚花滑套将手动推进。联轴器必须针对两个密封锥的弹簧力推进到阳接头上，以防止机械停止。

当套筒在这个位置松开时，球会卡入的凹槽中。随后应重新检查联轴器的位置。



解耦“拉动”

联轴器的滚花滑套将手动拉回。球将是自由的，两个耦合部件将彼此脱离。



编码联轴器

如果有多个耦合端口，则在耦合时存在混淆的风险。编码联轴器不仅用颜色标记，而且还通过联轴器内部的销钉标记，该销钉仅适合相应接头的凹槽。从而消除了混淆的风险。



重要说明！

联轴器只能在减压模式下运行。断开接头和接头后，应安装随附的防尘帽，如照片所示。

如果联轴器保持耦合，则两个防尘帽也应连接在一起，如顶部照片所示。



货号

9384006

9384106

9384206

9384715

9384716

9384717

9384725

9384726

9384727

9384735

9384736

9384737

9384745

9384746

9384747

9384755

9384756

9384757

9384765

9384766
