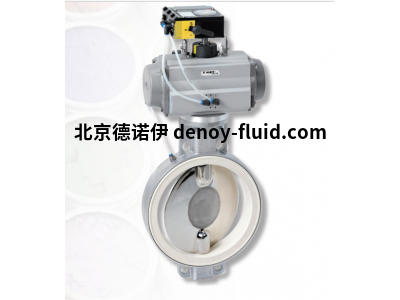

Warex气动蝶阀DKZ 110 APS DZ-P提供防爆版本国内代理

        Warex  APS®（气压密封）设计意味着密封元件在襟翼位置ZU中气动压在襟翼盘的圆周上。由于密封元件在翻盖盘上的恒定接触压力，即使在有轻微磨损迹象的情况下也能保证恒定的压力密封性。这导致对磨蚀性散装材料的特殊适用性。蝶阀可在 -40 °C 至 +200 °C 的温度范围内使用，具体取决于所使用的密封材料。为了控制气动密封，Warex提供了各种可能损坏密封件的解决方案。可以用真空支架抽真空或用氮气加压。



Warex 气动蝶阀DKZ 110 APS DZ-P特性

磨损最小化，因为驱动几乎无摩擦

显著延长磨蚀性（非粘性）产品的使用寿命

扭矩显著降低，因此驱动更小

免维护设计，无需后续润滑

垫圈通常可更换

也可提供防爆版本，用于0 / 20区，根据型式检验BVS03AtexH024X，

带有横向突出部分和附加密封条的密封件

可确保法兰之间的全密封，

而无需额外的法兰垫片

轴和阀头设计用于构建各种

驱动选项，接口符合 DIN/ISO 5211 标准





Warex 气动蝶阀DKZ 110 APS DZ-P结构

1.箱

2.碟片

3.袖

4.浪

5.挡圈

6.0型圈

7.中间法兰/灯笼

8.球果

9.油封

10.0型圈

11.密封螺钉

12.端板

13.空气连接 APS@

14.用于 APS@ 控制的控制台



Warex 蝶阀DKZ 110 APS DZ-P技术参数

蝶阀带有气动密封套，此处带有气动旋转执行器。定位器和流化底座特别适用于计量任务。

公称直径范围：DN 50 – DN 450

工作温度：-40 °C 至 +200 °C*

压差：高达 6 巴

可互换袖口



Warex 蝶阀DKZ 110 APS DZ-P密封

1.翻板打开

特殊的APS（气压密封）蝶阀有一个蝶盘，小于相应的密封套。

光盘易于关闭。



2. 襟翼关闭

翻板盘和套筒之间仍然有一个狭窄的间隙——在这种状态下，阀门可以以最小的扭矩再次打开。



3. 襟翼关闭 当襟翼关闭时，密封件用空气均匀充气，确保安全轻柔的关闭

，摩擦最小。这是一个宝贵的优势，特别是对于腐蚀性的散装材料。
