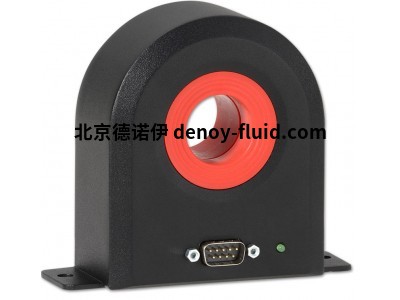

ZES精密电流转换器 PCT600系列用于非接触式电流测量

基于磁通门技术的闭芯电流互感器，用于非接触式隔离式直流和交流电流测量，旨在确保极高的线性度和完整的工业温度范围。该传感器具有铝制外壳，可屏蔽 EMI。PCT 传感器通过即插即用提供与 LMG 系列功率计的连接。

因此，功率计可以自动读取和使用所有重要参数，例如比例因子、运行时间补偿大小、上次调整日期和传感器类型。此外，传感器由功率计或其传感器电源单元主动供电。

技术参数

基本精度 0,01%

温度范围 -40°摄氏度 - +85°摄氏度 PCT200/600/1200型

  -40°摄氏度 - +45°摄氏度 PCT2000

常用系列：

PCT200 精密电流转换器，最大 200 臂（峰值 300A），500：1 齿轮比，DC - 1 MHz

PCT600 精密电流转换器，最大 600 臂（峰值 1000A），齿轮比 1500：1，DC - 500 kHz

PCT1200 精密电流转换器，最大 1200 臂（峰值 1800A），齿轮比 1500：1，DC - 400 kHz

PCT2000 精密电流转换器，最大 2000 臂（峰值 3000A），齿轮比 1500：1，DC - 300 kHz

可选配件：

L60-X-ADSE 用于连接传感器和电流钳的 LMG600 系列适配器

PCTSIU4 最多可容纳 4 个传感器的测量和供应单元

PCTSIU4-1U型 用于多达 4 个传感器的测量和电源单元，紧凑的 19 英寸设计，带有 1U 用于机架安装

L50-Z14型 用于连接传感器的 LMG500/LMG95 适配器

PCTx-K-L45型 从 PCT200/600 到 LMG450 和 SSU4 电源单元的连接电缆

PCTx-K-L50型 从 PCT200/600 到 LMG500 的连接电缆，通过 L50-Z14，由 LMG500 供电

PCTx-K-L6型 通过 L200-X-ADSE 从 PCT600/1200/2000/600 到 LMG60 的连接电缆
