elaflex软管卷盘 HR ML M 25 L50用于各种介质如汽油柴油航空燃料

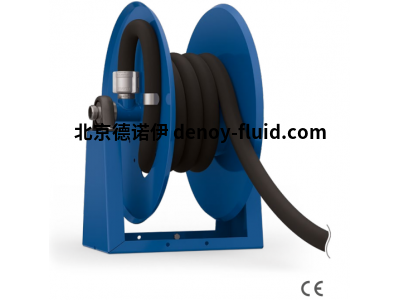

elaflex软管卷盘 HR ML M 25 L50

设计

ELAFLEX软管卷盘由我们自己生产，并作为一个完整的包提供，包括。软管、接头和喷嘴。

软管卷盘模块化生产线M用于最大收缩50米的Elaflex软管。DN25.

它可以提供不同的复卷系统(手动，电动，液压和气动)，耐磨材料和旋转接头。

OUT接头位于防爆片外部，为滚筒提供更多的空间来分配软管层。

应用

适用于各种介质，如汽油、柴油、航空燃料、尿素溶液(AdBlue)、洗涤剂、溶剂、油、水、气体等。

例如:Slimline'SL25与ZVA25适用于带电机倒带的油罐车。

标准版本提供封闭式磁盘

材料

框架提供聚醋粉末涂层碳钢抗紫外线(根据要求:电泳处理或镀锌)或不锈钢(AISI304或AISI316L)。

湿式部件可采用碳钢或不锈钢(AlSI304或AlSI316L)。

旋转接头采用镀锌碳钢、黄铜或不锈钢 (AISI303AISI316L)，呈90°或直形)。

工作压力可达200bar

温度范围-40至+120摄氏度





技术参数

软管长度 50 m

软管公称直径 DN 25

连接 1“ bsp 公/1“ bsp 母

滚筒直径 194 mm

圆盘直径 490mm

磁盘之间的距离 580mm

尺寸 660x490x545mm

编号 HR ML M 25 L50

配件

旋转接头

90旋转接头（1）

DN1“可提供镀锌碳钢或不锈钢AISI303或黄铜

直回转接头（2）

DN1“可提供镀锌碳钢或不锈钢AISI316L

倒带系统

手动(3)

带横向手柄

直接驱动

选项

机械锁

摩擦断裂

液压回卷器 (4)

带操作杆和液压锁的液压马达

直接驱动

可选配件

速度控制套件

三相电复卷机(5)

电动机230/400V

直接驱动

控制面板套件

带有远程控制的控制面板套件单相逆变器套件

根据要求:

ATEX 2GD或3GD

型号

HR ML M 25 L20

HR ML M 25 L30

HR ML M 25 L40

HR ML M 25 L50
