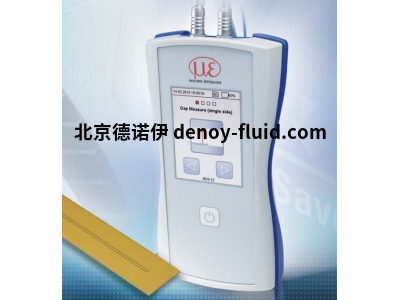

More Precision间隙测量仪capaNCDT MD6-22

最高精度的移动间隙测量

capaNCDT MD6-22测量仪是一种电容式双通道手持式测量仪，与Micro-Epsilon的所有电容式传感器兼容。

该测量系统用于移动间隙和距离测量，具有高精度、多功能应用可能性和直观的操作性。

支持长达5h的电池寿命，并将测量数据存储在SD卡上。MD6-22非常适合于服务和维护任务中的移动应用。例如，

它用于风力涡轮机中的转子间隙监测，以及测量涡轮机叶片和外壳之间的空气间隙。

特性

高精度间隙测量

直观的操作

适用于导电测量对象

全面的传感器产品组合

电缆长度可达4米

测量模式

单边间隙测量

在曲面上使用间隙传感器测量一侧的最佳间隙测量模式(传感器辅助排列)。

双面间隙测量

模式，用于在平面上进行精确的间隙测量，并补偿传感器对准。

使用测量两侧的间隙传感器

在曲面上使用间隙传感器测量两侧的最佳间隙测量模式(传感器校准从属)。

具有数学函数的单值测量

测量一侧的两个传感器的信号计算模式。

交付

坚固的手提箱

手持式测量仪MD6-22

CapaNCDT传感器与集成电缆。

电源单元/国际/24V/DC/1A

磁保持器包括四节镍氢/镍氢电池

安装用内六角扳手(AA，HR6)

接地用电缆

应用

发电机转子间隙测量

MD6-22用于发电机的调试和维护插入转子间隙，扁平传感器检测距离。





滚筒的对齐

MD6-22用于调整滚轮。用于调试和服务任务，双面平面传感器确定滚筒间隙

设计

移动式间隙量规

MD6-22手持式测量仪计算传感器信号。它有两个连接两个传感器或一个双通道传感器。后磁铁可实现现场安装。

基于直观的触摸操作，可快速设置所有参数。显示测量值，并可将其存储在SD卡上。

独立于合金的校准测量系统

电容测量原理可以测量所有导电测量对象传感器和控制器经过工厂校准并相互匹配。更换传感器时，建议在

工厂重新校准，以保持较高的测量精度。多达5种不同的特性曲线可存储在手持式测量仪中。

技术参数

模型

分辨率动态100 Hz   0.02 % FSO

频率响应(-3 dB) 100 Hz

线性 < ± 0.2 % FSO

温度稳定性 < 200 ppm FSO / K

敏感  < ± 0.2 % FSO

长期稳定性 < 0.04 % FSO/ 月

同步 是

连接 传感器：2个插座（B型）

温度范围 -10 … +65 °C

存储 +10 … +50 °C

测量通道数 2

重量 500 g
