KTR锥形夹紧套筒联轴器ROTEX 28部分型号库存

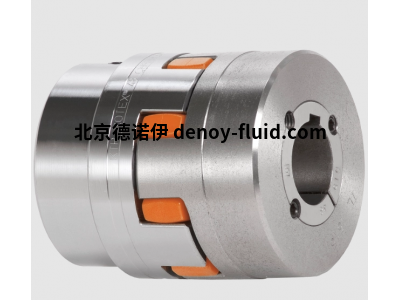

KTR锥形夹紧套筒联轴器ROTEX 28

ROTEX锥形夹紧套筒0 - 12,500 Nm / 扭转挠性钳口联轴器

颚式联轴器可与锥形夹紧套筒组合 用于锥形夹紧套筒的扭转柔性颚式联轴器ROTEX是一种弹性体联轴器，

可与各种类型的锥形夹紧套筒组合使用。

这种弹性体联轴器的紧凑设计与滑动配合相结合，便于柔性联轴器的装配和轴向对中。

要使用的夹紧螺钉通过正向锁定配合额外固定摩擦连接。用于锥形夹紧套筒的扭转挠性颚式联轴器ROTEX是

一种弹性体联轴器，可与各种类型的锥形夹紧套筒组合使用。

这种弹性体联轴器的紧凑设计与滑动配合相结合，便于柔性联轴器的装配和轴向对中。

要使用的夹紧螺钉通过正向锁定配合额外固定摩擦连接。

特征

柔性钳口联轴器，用于与锥形夹紧套筒/锥形锁紧套筒组合

滑动配合有助于联轴器的轴向对准

紧凑型设计

通过正向锁定配合提供额外保护，每一半的夹紧螺钉都位于联轴器轮毂和锥形夹紧套中

符合ATEX标准（根据欧盟指令2014/34/EU）

扭转挠性颚式联轴器的特性：

ROTEX联轴器由两个轮毂（铝或钢）和一个由T-PUR®（弹性体）制成的蜘蛛形（弹性体环/凸轮环）组成。

T-PUR®蜘蛛的不同硬度允许调整弹性体联轴器的阻尼水平和扭转刚度。

ROTEX联轴器需要很少的安装空间，因此易于组装/拆卸。多种类型提供了最大的灵活性，并通过各种类型

的轮毂满足不同的安装要求。

扭转挠性颚式联轴器的功能：

颚式联轴器确保了扭转减振动力传输和抵消不规则运行机器产生的冲击。

与弹性联轴器相比，弹性联轴器的连接元件在弯曲时受到应力，因此会更早磨损，而ROTEX联轴器（弹性体）

的柔性齿仅承受压应力。因此，弹性体联轴器的优点是可以承受更高的负载。

弹性体会随着负载和高速而变形。必须提供足够的扩展空间。

所有尺寸的ROTEX颚式联轴器的最大扭转角为5°。它们可以水平和垂直安装。

扭转挠性颚式联轴器的材料：

我们的弹性体材料T-PUR®耐受高温，使用寿命比普通聚氨酯长得多。从视觉角度来看，我们用橙色（92 邵氏 A）、

紫色（98 邵氏 A）和浅绿色（64 邵氏 D）标记了 T-PUR®（弹性体）材料。

型号

ROTEX 锥形夹紧套筒24

ROTEX 锥形夹紧套筒28

ROTEX 锥形夹紧套筒38

ROTEX 锥形夹紧套筒42

ROTEX 锥形夹紧套筒48

ROTEX 锥形夹紧套筒55

ROTEX 锥形夹紧套筒65

ROTEX 锥形夹紧套筒75

ROTEX 锥形夹紧套筒90

ROTEX 锥形夹紧套筒100

ROTEX 锥形夹紧套筒125

KTR锥形夹紧套筒联轴器ROTEX 28
