maximator气动高压泵M189-3用于各种油、水和化工应用

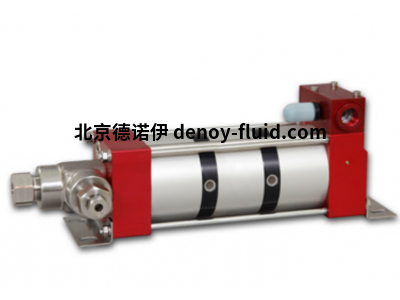

maximator气动高压泵M189-3

气动高压泵，适用于高达 4,000 bar （58,000 psi） M...-3系列采用单作用设计，带有三个气动活塞。

最大空气驱动压力为 10 bar （145 psi）。

特点是高压泵-3系列

单作用

三个气动活塞

工作压力高达 4,000 bar （58,000 psi）

M...-3 泵采用单作用设计，带有三个空气驱动活塞，其工作压力是具有相同驱动压力的单作用单空气驱动 M

段泵的三倍。

M...-3 泵可配备聚氨酯密封件。它们标配底部进气口，侧进气口可作为选件提供。

可选M...-2（-3）系列

油用密封材料（标准泵）： 订货号：M189-（2）（3）（L）

用于处理特殊流体的特殊密封材料： 订货号： 参见流体兼容性指南

单作用型侧进气口：订货号：M189-（2）（3）（L） - S

特殊的入口和出口，例如带 BSPP 或 NPT 螺纹

M系列空气控制单元，带过滤压力调节器、控制压力表和截止阀： 订货号：M189-（2）（3） 带 C1

为了保护泵免受出口压力过大的影响，可以在空气控制单元上安装空气安全阀： 订货号：M189-（2）（3）

 带 C1/SVair（必须标明出口压力。

装配位置

原则上，MAXIMATOR泵可以安装在任何位置，但在垂直位置可以实现密封件的最大使用寿命。

端口尺寸 重要提示！

请注意，仅安装适合泵压力范围的螺钉和管道。为确保泵的最佳运行（压力和流量），不得减小泵的端口尺寸。

功能

MAXIMATOR高效泵是各种油、水和化工应用的理想选择。MAXIMATOR 泵采用空气驱动，驱动气

压为 1 至 10 bar（14.5 至 145 psi）。基本上，其工作原理类似于往复式放大器，其中终端位置的活塞控

制由先导式 4/2 通阀调节。

M189-3技术参数

压力比率 1:660

排量  0.6cm3

出口压力  4000bar

流量 0.14 l/min

重量 4.6kg

maximator气动高压泵M189-3
