ELECTRONICON 用于高频滤波器的交流电容器E62-3HF 和E62-3ph



公司简介：



自上世纪三十年代末以来，电容器一直在东图林根州开发和制造。ELECTRONICON是全球公认的高质量电容器专家，用于无功电流补偿、谐波滤波器、电力传输、驱动技术和直流链路，以及许多其他交流和直流应用。凭借其电容器生产ELECTRONICON是来自Gelnhausen的SYSTEM ELECTRIC集团中最大的公司。时至今日，生产几乎全部集中在格拉。



E62-3HF 和 3ph

用于高频滤波器的交流电容器

在交流电压滤波器中，电容器暴露在很大的电流和电压负载下。优化设计可最大限度地降低功耗和由此产生的热负载，即使在千赫兹范围内也是如此。



E62-3ph 和 E62-3HF 系列的三相交流电容器具有高交流电压能力和抗浪涌电压的特点。由于其特殊设计，它们具有特别低的串联电阻和低自感上。我们的基本设计原则 - 最好是直径相对较大的扁平包装 - 以及我们的SINECUT公司™波纹切割技术可提高对高有效值和浪涌电流的抵抗力，这在滤波器应用中非常重要。



三个电容器元件内部连接成一个三角形。环保的植物油填充物确保了热量损失的优化散发和更好的绝缘性。在结束时发生过载或受控故障时提供可靠保护辈子确保良好的自愈能力以及集成到电容器中的过压系统。断路 器 ("巴姆").



在标准版本中，容量公差± 5%。可根据要求提供更严格的公差。



E62-3HF 带 CAPAFIX™ 和 CAPASTUD™ 连接器 - 用于高频滤波器的完美交流电容器

E62-3HF 是我们对单相和三相交流电容器日益增长的需求的解决方案，这些电容器可以吸收千赫兹范围内的交流电流。它们专门设计用于复杂的操作条件，例如三相网络中的谐波滤波以及风力涡轮机和 UPS 中遇到的条件。



CAPAFIX™ 是我们优化的低损耗 TORX 连接器的名称，即使在非常高的频率下也能确保安全连接。它们也被一些人用作传统、相对较高的扁平替代品CAPAGRIP™系列首选E62-3ph系列接线端子。两种尺寸的CAPAFIX™——Z3（每相高达39A）和S4（每相高达56A）——与带有M10螺纹螺栓的坚固CAPASTUD™完美搭配，每相可输送高达100A的电流。



两个 CAPAFIX™ 夹具都可以补充一个卡入式盖子，以防止意外接触（手背保护类似于 IP10）。

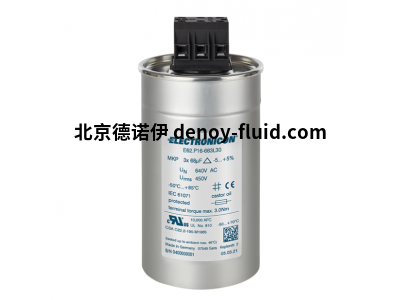

E62-3ph：CAPAGRIP™端子，连接方便

触摸保护CAPAGRIP™系列-连接器 （IP20） 使其易于安装，并允许轻松添加 IP20 放电电阻器或扼流圈。它们专门设计用于工作频率高达 1 kHz 的复杂工作条件，例如三相网络、风力涡轮机和 UPS 中的谐波滤波。



作为选件 E65-3ph，所有这些电容器还可以提供中性绝缘气体 （N2）可以填写。
