Kraus控制和负载凸轮开关CA4用于小电流

Kraus控制和负载凸轮开关CA4

控制和负载开关

C 系列开关是经典的 Kraus & Naimer 凸轮开关的代表。所有额定电流都有相应的型号，

几乎每种应用都有合适的凸轮开关。

CA 系列带有 10 A 至 32 A 的手指安全端子，特别适合用作控制、仪表和电机开关。

CA4 和 CA4-1 变体可用于额定功率较低的电子应用。 CA4-1 具有镀金触点，

即使在恶劣的环境影响下也能实现可靠的开关。

根据开关安装方式的不同，可水平或垂直接入的手指安全连接端子、

拴式加减螺钉和集成式螺丝刀导向装置可确保自动螺丝刀的没故障使用，这些都是 CA 系列的决定性实用优势。

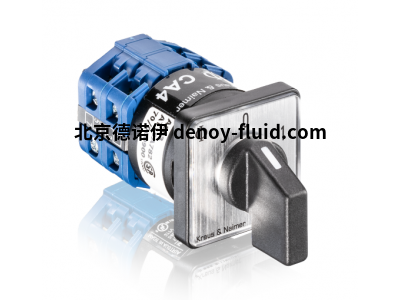

凸轮开关CA4

紧凑型凸轮开关，用于小电流，占地面积最小。

技术参数

开关尺寸：S00

触点类型： 刚性接触桥

触点材料： 银

连接： 螺钉连接

额定电压 440V

连续电流10A

开关容量（3 x 380 V - 440 V）：

AC-23A [kW]: 3

AC-3 [kW]: 2.2

注意事项

-直流开关功能仅适用于断路器。

-连接螺栓和电线接头在工厂安装，以防止损耗。打开连接端子时应注意:确保连接线没有丢失，所有电线连接正确。

-安装后，所有紧固螺钉必须控制在规定的套装扭矩。

-附加装置的使用可能会影响所选结构的保护类型。

-开关设备免维护。不应润滑或处理触点。

-开关只能由专业人员根据技术规则安装，连接并投入使用。

-开关安装后，连接端子区域的蠕变和气动路径必须符合适用标准和规定的要求。





安装

CA 系列通常用于垂直连接。水平连接端子可用于正面安装和配电板安装。CG 和 CH 系列通常设计用于水平连接。

垂直连接端子可用于正面安装和配电板安装。

正面安装

正面安装类型是常用的安装类型，应用范围广泛。主要分为两类。

两孔或四孔安装，使用 (2/4) 螺钉固定在中心孔周围。

中心固定，使用轴孔进行固定。

双孔和四孔固定装置的种类繁多，涵盖了所有应用领域。

歧管安装

配电盘安装 "设计用于将开关安装在后部，因此是大外壳深度最常见的设计。

可使用 2 个或 4 个螺钉将开关固定在开关柜的后壁上，或将其固定在标准导轨上。

有多种带或不带锁定装置的门耦合器可供选择。

型号

CG4

CG8

CA10

CH10

CA20

CH16



Kraus控制和负载凸轮开关CA4
