技术规格

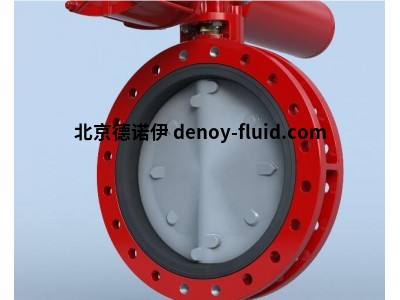

衬胶蝶阀——35/36系列
尺寸范围
NPS 22至120 / DN 550至3000
阀体材料
铸铁、球墨铸铁、碳钢、不锈钢
温度范围
-20°F至400°F（-29°C至204°C）
阀杆材料
416不锈钢
最大许用操作压力
35系列：75 psi (5巴)
36系列：150 psi (10巴)
阀座材料
EPDM、BUNA和FKM
密封等级
双向气泡级密封
阀板材料
尼龙11涂层球墨铸铁、镍铝青铜、不锈钢、双相不锈钢、超级奥氏体不锈钢、Hastelloy®、莫乃尔合金
阀体类型
全法兰式
设计标准
法兰钻孔
ASME B16.1 125级、ASME B16.5 150级、ASME B16.47、EN 1092 PN10、16
测试标准
MSS SP-61、API 598、EN 12266-1
认证
ABS、ATEX、必维国际检验集团、DNV、NSF 61/372、PED、PE(S)R、SIL
结构长度
API 609 A类、EN 558 20系列
应用
水、废水、海水、其他液体和气体
特点和优势
35/36系列衬胶蝶阀在提供与32/33系列阀门相同的坚固特性的同时，增加了可调填料，将最大阀门通径增加到120" (3000mm)，并采用全法兰式阀体的灵活设计。这些阀门继承了博雷产品性能可靠和长使用寿命的传统。
衬胶蝶阀35-36系列特点
A. 防吹出阀杆
安装在机加工阀杆槽和填料压盖台阶间的卡簧在发生内部阀杆故障（可能性很小）时能将阀杆完全保留。
B. 可调节填料系统
支持在不移除手操器或电力执行机构的前提下对阀杆填料进行现场调整。先进的自调节式V型阀杆填料防止外部物质进入上阀杆孔。
C. 主密封和二级密封
这些阀杆填料可以防止管道介质接触到阀杆或阀体。主密封是通过与阀板毂的模压阀座平板进行干扰拟合来实现的。二次密封则是通过比阀座阀杆洞直径更大的阀杆直径来实现。
D. 阀杆轴承
利用上下厚壁套筒轴承吸收执行机构的侧推力，最大限度地减少轴承摩擦扭矩。
E. 垂直推力轴承
铜制垂直推力轴承可消除由阀杆和阀板重量造成的阀板位移。
F. 阀体
全法兰式单体设计 所有阀体均按照ASME 125/150、PN10、PN16或其他国际法兰标准进行钻孔。也可提供对夹式阀体。
G. 阀板
高强度阀板首先经过铸造，然后对密封唇口进行球形机械加工，继而进行手工抛光或对阀板整体进行尼龙11涂层覆盖。对称的阀板形态提升CV值，减少涡流，增强压力恢复。
H. 阀座
可更换舌槽粘接式阀座与阀体保留方法是行业中最先进的设计。配备模压O型圈，无需使用法兰垫片。阀座将阀门阀体和阀杆与管道介质隔离开，专为配合滑套法兰或焊颈法兰密封而设计。
衬胶蝶阀
35/36系列
尺寸范围
NPS 22至120 / DN 550至3000
温度范围
-20°F至400°F（-29°C至204°C）
最大许用操作压力
35系列：75 psi (5巴)
36系列：150 psi (10巴)
