bray McCannalok高性能蝶阀金属阀座式热空气体浆料应用

高性能蝶阀

McCannalok金属阀座式

尺寸范围

NPS 2½到30 / DN 65到750

温度范围

耐热达900°F (482°C)

第3方验证

最大许用操作压力

ASME150、300、600级

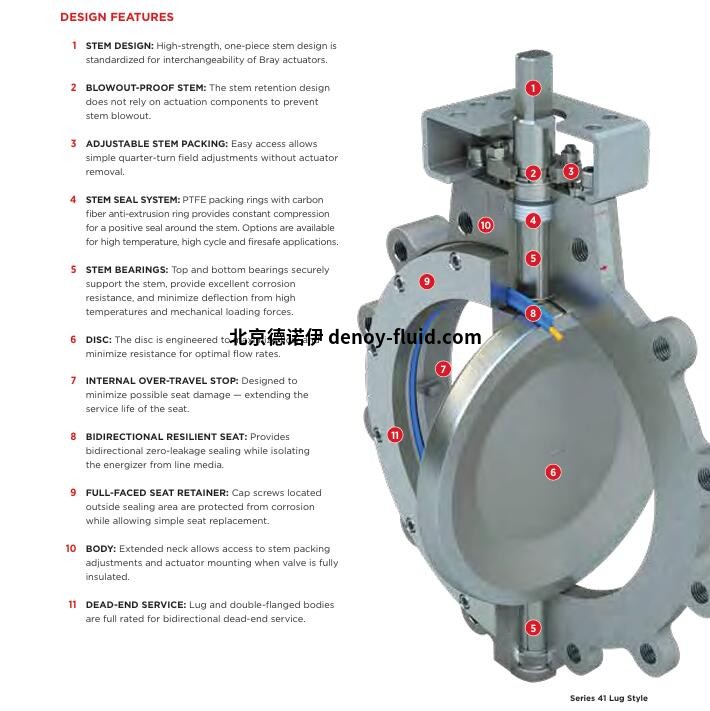

特点和优势

博雷/McCannalok金属阀座式高性能蝶阀 已在我们最先进的技术中心和测试实验室通过了大量性能测试。Inconel® 718金属阀座采用特型设计，可在高温应用环境下提供控制力、强度和灵活性。该技术集团的设计验证程序包括周期、扭矩和泄漏测试，以确保长使用寿命。







特点：

阀体类型：对夹、支耳和双法兰式

ASME150级和300级：2 -1/2" - 30"（65mm - 750mm）

ASME600级：3" - 14"（80mm - 350mm）

耐热达900 °F（482°C）

耐磨Inconel® 718金属阀座提供行业领先的低扭矩

通过了经第3方验证的高温测试

高强度、防吹出单体阀杆

耐磨渗氮阀板

特型阀板，可实现流量最大化

全平面卡簧可在研磨应用中保护阀座

易接触，可调阀杆填料

已根据IEC 60534-4和ANSI/FCI 70-2-2013完成了IV类双向泄漏率全压力范围测试

可另选法兰钻孔

技术规格

高性能蝶阀 - McCannalok金属阀座式

尺寸范围

NPS 2½到30 / DN 65到750

阀体材料

不锈钢、碳钢

温度范围

耐热达900°F (482°C)

第3方验证

阀杆材料

17-4 PH不锈钢：ASTM A564 Type 630 H1150D

不锈钢：ASTM A479 316应变硬化1级

最大许用操作压力

ASME150、300、600级

阀座材料

Inconel® 718



密封等级

IV级

阀板材料

渗氮不锈钢，ASTM A351 CF8M

阀体类型

对夹、支耳、双法兰式

设计标准

ASME B16.34、ASME VIII、API 609

法兰钻孔

ASME B16.5、EN 1092

测试标准

ANSI/FCI 70-2-2013、IEC 60534-4

认证

ABS、DNV、PED、PE(S)R

结构长度

API 609、ISO 5752

逸散性排放

ISO 15848-1、API 641

应用

高温、磨料、热油、热空气和气体、饱和蒸汽、浆料、化学处理、调制和控制
