bray 22/23系列带衬蝶阀PTFE 聚四氟乙烯内衬不锈钢

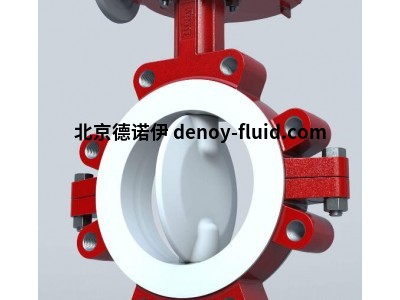

PTFE带衬蝶阀

22/23系列

尺寸范围

NPS 2至24 / DN 50至600

温度范围

0°F至392°F（-18°C至200°C）

最大许用操作压力

150 psi（10巴）

技术规格

PTFE 带衬蝶阀——22/23系列

尺寸范围

NPS 2至24 / DN 50至600

阀体材料

球墨铸铁、碳钢、不锈钢

温度范围

0°F至392°F（-18°C至200°C）

阀杆材料

17-4 PH 不锈钢

最大许用操作压力

150 psi（10巴）

阀座材料

PTFE、导电PTFE、UHMWPE

密封等级

双向气泡级密封

阀板材料

不锈钢、PTFE/SS、PFA/SS、UHMWPE/SS、UHMWPE/DI、Hastelloy® 、钛

阀体类型

对夹、支耳

法兰钻孔

ASME B16.1 125级、ASME B16.5 150级、EN 1092 PN 10、16

测试标准

MSS SP-61、API 598、EN 12266-1

认证

ABS、ATEX、必维国际检验集团、DNV、PED、PE(S)R、SIL

结构长度

MSS SP-67、API 609 A类、EN 558 20系列

应用

高腐蚀性、有毒介质、酸性、超纯水

特点和优势

博雷22/23系列带衬蝶阀采用最先进的设计，提供绝佳的密封保护（气泡级密封）以及高Cv值和超长使用寿命。22/23系列衬胶蝶阀提供包括PTFE、PFA、不锈钢、UHMWPE和特殊合金在内的多种材料以供选择，满足不同客户的需求。

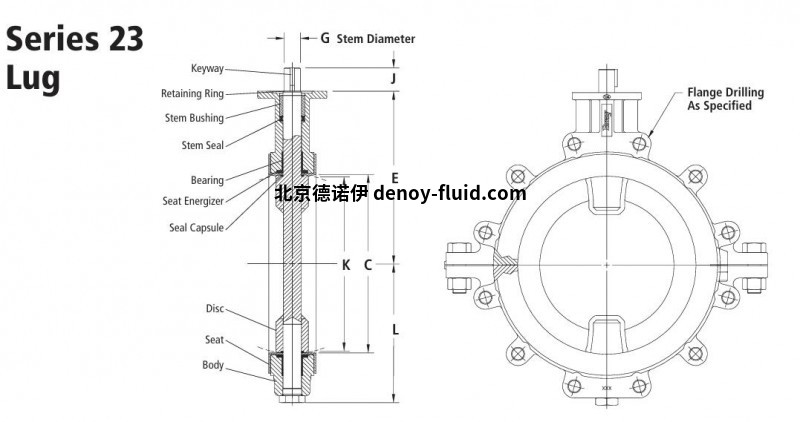

聚四氟乙烯内衬蝶阀S22-23特点

A. 顶部阀杆衬套

提供一个由不锈钢圈固定的顶部阀杆衬套以吸收执行机构的侧推力，衬套可选择标准缩醛或PTFE材质。

B. 上方阀杆填料

上方阀杆填料防止任何环境污染物进入阀杆孔。

C. 阀体

阀体为两段式对夹或支耳结构，并有聚酯涂层。所有阀体均符合ASME 150级压力等级的全部静液压要求。

D.轴承

浸PTFE钢轴承用于上下阀杆的精确对准。

E. 主密封

主密封是通过加宽的阀板毂和特型阀板之间的干扰拟合来实现的。

F. 阀座设计

阀座设计在减少开启/关闭扭矩的同时还能减少接触部件的磨损。内部阀座区域的曲面加工在阀板接近封闭位置或从封闭位置到打开的过程中最大限度地减少阀板和阀座之间的接触力。这种独特的阀座几何结构支持更低扭矩，并减少阀座磨损。

G. 阀座增能器

弹性阀座增能器完全环绕在阀座外，包括阀板毂。所提供的均匀的力可实现气泡级密封。

H. 阀颈

所有阀门尺寸中的加长阀颈设计均可实现2" (50 mm) 的管道绝缘，并可轻松安装执行机构。

I. 法兰定位孔

对夹版本中的定位孔可以在安装阀门的过程中快速精准对齐，避免阀板干扰相邻管道内径。

J. 防吹出阀杆

将轴肩加工成上阀杆。阀杆和阀板在组装过程中被压在一起，成为一个部件，因此该设计为阀杆到阀板的一种积极驱动连接。

K. 阀板

带衬阀板最小厚度为1/8" (3 mm)，材料为纯PTFE或PFA包裹不锈钢。
