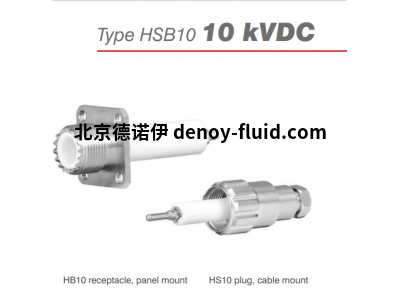

GES单针高压连接器HSB10高达100 tsd的高品质触点

GES单针高压连接器HSB10

特性

工作电压：10 - 40 kV DC

测试电压：15 - 60 kV DC

额定电流：30 A

引脚数：1

端接方式：焊接或螺丝

线径：AWG 14

防护等级：IP 50

可燃性：UL94 V-0或HB

好处

也可提供方形法兰

也可作为电缆组件提供

防护罩可行

坚固的外壳

优质绝缘材料

高达 100 tsd 的高品质触点。插拔次数，银色或金色

技术参数

外壳

锁紧系统 螺纹接头

安装类型（面板安装连接器）圆形法兰/4 孔法兰

外壳材料黄铜 (CuZn)

表面镀镍 (Ni)

防护等级（配对连接器）IP50

工作温度 -30°C 至 +80°C

触点

端接方式 焊接/螺钉

额定电流 30 A

最大工作电流 40 A

脉冲电流 3000 A

触点电阻 300 µȍ

触点直径 2.5 mm [.098"]

最大导线尺寸 AWG 14 / 2.5 mm²

触点材料 黄铜 (CuZn)

触点电镀银 (Ag) / 金 (Au)

插入/拔出力 5.5 N / 4.0 N

插配周期 100 k

额定温度 +120°C

绝缘插件

触点数量 1

绝缘材料 PTFE 或 POM

可燃性等级 PTFE UL94 V-0

可燃性等级 POM UL94 HB

CTI 值 600

工作温度 PTFE -50°C 至 +200°C

工作温度 POM -30°C 至 +120°C

绝缘材料组 PTFE / POM I (DIN IEC 60664)





HSB10电气值

工作电压 (DC) 10 kV

测试电压（直流） 15 kV

额定电流 30 A

最大工作电流 40 A

脉冲电流 3000 A

HSB10特性

绝缘材料 PTFE

安装类型 插座 4 孔法兰

触点镀银 (Ag) 或 金 (Au)

型号

HSB10 10 kVDC

HSB11 10 kVDC

HSB20 20 kVDC

HSB21 20 kVDC

HSB30 30 kVDC

HSB31 30 kVDC

HSB40 40 kVDC

HSB41 40 kVDC
