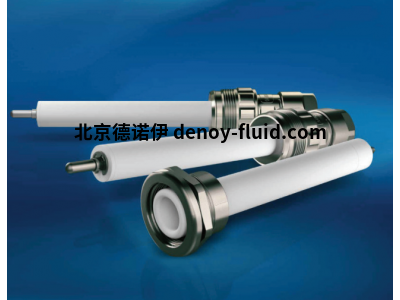

GES单针高压连接器SB110 10 kVDC用于非常高的电压和大电流

GES单针高压连接器SB110 10 kVDC

特性

工作电压：10 - 100 kV DC

测试电压：15 - 150 kV DC

额定电流：30 - 80 A

引脚数：1

端接方式：焊接或螺丝

线径：AWG 14

防护等级：IP 50

可燃性：UL94 V-0或HB

好处

适用于非常高的电压和大电流

提供油密插座

坚固的外壳

优质绝缘材料

高达 100 tsd 的高品质触点。插拔次数

技术参数

外壳

锁定系统 螺纹接头

安装类型（面板安装连接器） 圆形法兰

外壳材料黄铜 (CuZn)

表面镀镍 (Ni)

防护等级（配对连接器）IP67

工作温度 -30°C 至 +80°C

触点 2.5 mm（连接器类型 SB1x0）

端接方式 焊接（公触点），焊接/螺钉（母触点）

额定电流 30 A

最大工作电流 40 A

脉冲电流 3000 A

接触电阻 300 µȍ

触点直径 2.5 毫米 [.173 英寸］

触点直径 AWG 14 / 2.5 mm²

触点材料黄铜 (CuZn)

触点镀银 (Ag)

插入/拔出力 5.5 N / 4.0 N

绝缘周期 100000

额定温度 +120°C





触点 5 毫米（连接器类型 SB1x5）

端接方式 焊接（公触点），焊接/螺钉（母触点）

额定电流 80 A

最大工作电流 110 A

脉冲电流 10000 A

触点电阻 150 µȍ

触点直径 5 毫米 [.197 英寸］

最大导线尺寸 AWG 8 / 10 mm²

触点材料 黄铜 (CuZn)

触点镀银 (Ag)

插入/拔出力 15 N / 10 N

插配周期 100000

额定温度 +120°C

GES SB110电气值

工作电压 (DC) 10 kV

测试电压（直流） 15 kV

额定电流 30 A

最大工作电流 40 A

脉冲电流 3000 A

GES SB110 特性

触点尺寸 2.5 毫米 [.173 英寸］

绝缘材料 PTFE

安装类型 插座圆形法兰

触点镀银 (Ag)



GES单针高压连接器SB110 10 kVDC
