Schubert & Salzer球形扇形阀，用于各种要求苛刻的截止和控制任务



品牌简介：



Schubert & Salzer Control Systems GmbH 是一家总部位于德国的公司，专注于设计、开发和生产高品质的过程控制系统和解决方案。该公司成立于 1948 年，拥有超过 70 年的经验，在全球范围内为各种行业提供量身定制的解决方案。

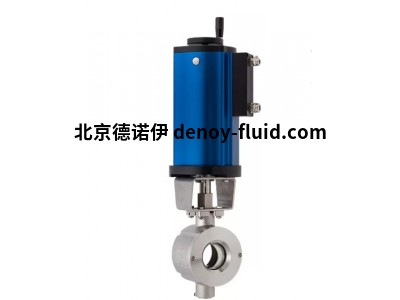

Schubert & Salzer 的球形扇形阀

Schubert & Salzer 的球形扇形阀用于各种要求苛刻的截止和控制任务，特别是对于肮脏、磨蚀性和糊状介质。这种阀门设计的特点是驱动比极大，流量大。

由于球形扇形阀的特殊设计，流动介质的全部力被轴承轴颈吸收。因此，气动和电动驱动需要非常低的操作力。



球形扇形阀的设计原理

这些截止阀和控制阀的核心是一个 90° 可旋转的球形扇区作为节流装置。在最恶劣的操作条件下，球形扇区通过外壳中易于更换的座环密封介质。球扇区的一部分用于关闭，另一部分的孔直径通常约为公称阀门直径的 80%。为了避免在热载荷或机械载荷下产生张力，轴承和轴封安装在轴承座的摆动轴承衬套中。轴封通过带有集成弹簧元件的自调节 PTFE 填料进行。球扇形阀具有中心轴承和稳定的轴承轴颈。因此，在旋转运动过程中，球扇区不会从阀座密封件上抬起。恒定的驱动扭矩几乎不受压差变化的影响。



球扇阀的优点；



-即使对于肮脏、磨蚀性和糊状介质，磨损也极小

-在较宽的控制范围内实现精确控制

-轴承轴颈导致的驱动力低

-高KVS值

-坚固紧凑的设计

-使用寿命长，运行成本低

-易于维护和维修

-无流动偏转

-由于采用椭圆形流动几何形状，无需纸浆脱水



球形扇形阀

Schubert & Salzer 坚固耐用的高精度扇形球阀用于各种要求苛刻的截止和控制任务，尤其是磨蚀性、糊状和纤维状流体。



类型;

4030

4032

4037

4040



产品详情；



1.4030 型球形形马达阀用于许多工艺工程过程，用于关闭和控制任务，特别是磨蚀性、糊状和纤维状流体。该系列的特点是极高的驱动比（300：1）和高流速。



2.4032型球形阀采用高分辨率电机驱动，可在90°旋转运动中控制多达8192个独立步骤。作为造纸用的基重控制阀，这种高精度控制阀也被用于对控制质量和定位精度要求最高的其他行业。



3.4037 型球扇形电机阀适用于符合指令 94/9/EC 的潜在爆炸性环境中的预期用途。该电机控制阀用于许多工艺工程过程，用于关闭和控制任务，特别是磨蚀性、糊状和纤维状流体。



4.带气动执行器的 4040 型球形扇形阀可用于几乎所有的关闭和控制任务，尤其是磨蚀性、糊状和纤维状流体。该系列的特点是极高的驱动比（300：1）和高流速。
