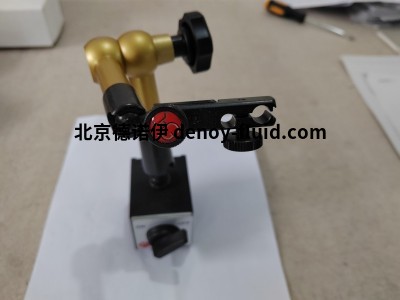

HG三脚架磁力表座108420 磁性支架360度转轴耐磨耐用



通过拧紧星形夹来完成关节的夹紧。 这触发了三脚架内部复杂的液压系统，以极高的刚性夹紧每个接头。 三脚架上巨大的油压保证了测量结果和绝对平稳的夹紧过程。 由于密封表面的表面质量和高的工艺质量，三脚架正常使用时的使用寿命通常达到一代以上



锁模力产生 液压

物料 阳极氧化铝抛光易切削钢  塑料星形旋钮

球关节臂  M6内螺纹

球关节脚  M8外螺纹

保持力的标准应用  7KG

保持电源安全相关应用 5KG

L1  88mm

L2 132mm

半径  220 mm

标准磁铁（LxWxH） 60x50x55 mm

粘合力标准磁铁 800 N可切换

测量台 直径8mm H7和燕尾

根据下面配件，可以确认产品货号

108399 三脚架

108400 三脚架+测量喙，微调

108420 三脚架磁力表座+测量喙，微调

磁性表座的工作原理

主要基于磁场和磁性材料的特性。

磁性表座内部是一个圆柱体，其中央位置放置了条形永久磁铁或恒磁磁铁。

外面底座由软磁材料构成，这种材料在较弱磁场下也容易磁化和退磁。

当转动外面的手柄时，会带动内部的磁铁转动。

当磁铁的两极处于上下位置时，正对着软磁材料底座，此时底座的软磁材料被磁化，表现出强烈的磁性，可以吸附住钢铁表面。

而当磁铁的两极处于水平位置时，底座不会被磁化，这时几乎没有磁力，钢铁便容易取下。

这种设计利用了软磁性材料的磁化和退磁迅速的特点以及条形永久磁铁或恒磁磁铁中间磁场极弱而两端磁场极强的特性，实现了快速、方便的夹持和释放钢铁物体。
