TELMEC滤波器 165VHF系列频带118-144兆赫
TELMEC滤波器 165VHF系列频带118-144兆赫
产品详情

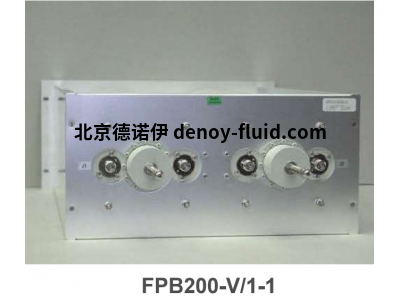

TELMEC带通滤波器 165VHF
TELMEC滤波器 165VHF系列频带118-144兆赫
产品详情
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
可在一个4单元19英寸机柜中分配多达2个VHF范围内的单腔或双腔带通滤波器。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带：118-144兆赫
阻抗：50欧
最大功率：100W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸：19英寸机架，4HU，深度670毫米
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
TELMEC带通滤波器 180VHF
在一个 4 单元 19 英寸机柜中最多可分配 2 个通道的单腔或双腔带通滤波器。频率调谐和插入损耗可以通过可调回路和机械旋钮进行调节。
电气规格
频带：118 – 144 兆赫
阻抗：50 欧
最大功率：100W 连续波
插入损耗：可调节的旋转环
机械规格
尺寸：19 英寸机架，4HU，深度 700 毫米。
工作温度：-10°C 至 +55°C
调谐方法：旋钮，伸缩运动
用于ATC应用的滤波器和组合器
基站的发射机和接收机组通过多耦合网络耦合成单个天线，从而大大提高了基站效率。
通过提供合适的滤波器，我们实现了发射器和接收器之间的高度隔离，从而以低插入损耗获得所需的选择性。
我们提供各种带有机械腔的产品。产品包括 VHF 和 UHF 频率范围内的带阻、带通陷波滤波器和组合器。
组合器用于组装不同尺寸的腔体。使用的配置是星点、歧管和双桥。
VHF 范围内使用的腔体是：
甚高频 085 矩形085型腔 85 x 216 毫米。（双倍的） AST-1506
甚高频120 矩形120腔 108 x 122 毫米。 AST-1034
甚高频165 矩形165腔 165 x 210 毫米。 AST-1360
甚高频 180 矩形180腔 108 x 165 毫米。 AST-1023
甚高频 210 方形210型腔 210 x 210 毫米。 AST-0610
甚高频 280 矩形280腔 280 x 210 毫米。 AST-1003
甚高频 100 第 100 轮 120 毫米。直径 AST-0108
甚高频 200 第 200 轮 200 毫米。直径 AST-0152
在 UHF 范围内使用的腔体是：
超高频120 矩形120腔 108 x 122 毫米。 AST-1052
超高频210 方形210型腔 210 x 210 毫米。 AST-1193
超高频 280 矩形280腔 280 x 210 毫米。 AST-1111
超高频100 第 100 轮 120 毫米。直径 AST-0149
产品范围
TELMEC 带阻滤波器
TELMEC 带通滤波器
TELMEC 双桥合路器
TELMEC 滤波器和组合器
TELMEC 歧管合路器
TELMEC 陷波滤波器
