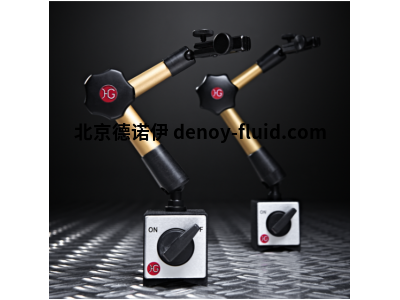

HG液压磁性表座105302用于模具制造夹持千分表



HG液压磁性表座105302


概述

HG磁性表座105302机械测量支架用于模具制造夹持千分表


技术参数

锁模力产生:机械

物料:阳极氧化铝抛光易切削钢

塑料星形旋钮

球关节臂:M6内螺纹

球关节脚:M8外螺纹

保持力:6KG

保持电源安全相关应用:5KG

L1:123mm

L2:157mm

测量半径:280mm

标准磁块(LxBxH):60*50*55mm

粘合力标准磁铁:800 N Topfmagnet

测量台:直径8mmH7和燕尾



根据下面配件,可以确认产品货号

订货号:

105300三脚架

105301 三脚架+测量喙,微调

105302 三脚架磁铁+测量喙,微调


工作原理

液压原理:HG液压磁性表座内部有一个密闭的腔室,可以通过外部的液压管路来控制腔室内的液体压力。

当液压系统施加压力时,液体会充满腔室并向外扩张,从而使表座内部的夹紧部件(如活塞)移动。

磁性原理:HG液压磁性表座的夹紧部件上安装有一些强磁铁,可以吸附铁性工件。当液压系统施加压力,

夹紧部件移动到工件上方时,强磁铁会吸附住工件并固定在表座上。






维护

德国HG液压磁性表座,液压油少了,锁不紧怎么解决?

德国hg(Hörger & Gässler)液压磁性表座支架的每一个金属部分都是在我们自己的制造中精心生产和控制的。

每个HG液压磁性表座在发货前都经过了几个严格的质量控制步骗骤。

然而,如果您的液压支架在一段时间后失去了夹紧力,请试试以下说明:

HG液压磁性表座不装配步骤工具需要拧下螺丝,并从支架中间的肘关节上拆卸下来,直到你能看到平面为止

1、HG液压磁性表座  活塞#7mm从插座下面伸出来。如果有平扳手,必要时使用平扳手拧下支架的磁性底座。

将支架放置在易于清洁的平面上,活塞向上倾斜。

2、如有必要,将小钳拔出平活塞7mm,必要时不损坏四环或活塞小钳

3、在看台的两端,你会发现球或球头针。把它们用力推到支架上,直到油油溢出来

支架中间的插座。也许我们也会看到一些气泡。

4、HG液压磁性表座,使用油罐,填充中等粘度的液压油。HLPD-32)插入支架中间的插座,直到中间的液压油溢出。

5、HG液压磁性表座,将(新的)#7mm的平活塞用力推入插座。请小心行动,不要损坏密封圈。小心要避免空气被吹进去

6、HG液压磁性表座,把星星把手拧回支架上,试着夹住它。
