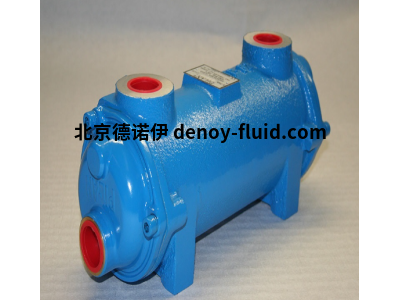

funke管壳式换热器BCF/P提供报关单

FUNKE管壳式换热器

所有常见结构类型的直管/U形管/安全热交换器

适用于所有常见的液体和气体介质

设计参数

功率 1kw-30MW

换热面 0.11-2000平方米

壳直径 60-2000mm

工作压力  最大600bar

工作温度 -20-500℃

结构与功能

管壳式换热器是由两个独立的压力室(壳室和管室)组成的非

受火压力系统。被内管壁隔开的两种介质以这样的排列相互流

过，如果存在温差，它们将相互交换热量，但在此过程中不会

混合。如图所示，一种介质流过壳室，第二种介质流过管室。

通过壳室的流量由挡板控制，这样就有尽可能多的横流到管。

挡板的形式和间距适合于相关的操作使用。

根据效率、速度和压力损失，通过管室的流动通过单次通过或

通过多次通过来实现。除辐射损失外，输入热量与输出热量相

同。

然而，只有当温差足够大时，才能进行有效的热交换。温差

越大，所需的传热面就越小。换热器的传热性能是平均对数

温差、传热面积和传热系数的乘积。后者在很大程度上取决

于介质的流动特性，即几何设计。

管壳式换热器的组成部分

1 热交换器外壳

5 管板

2 连接室

6 挡板

3 导流室

7 设备密封

4 内部管

BCF/P系列技术参数

管最大操作压力 10bar

壳最大操作压力 16bar

最大工作温度 150℃

材料 黄铜

BCF  固定管束

BCP 可拆卸管束

funke管壳式换热器BCF/P提供报关单
