aplisens PMS-110R/PMS-111R紧凑型多通道控制装置数据记录器

多通道控制器，具有

数据记录功能

型号 PMS-110R / PMS-111R

紧凑型多通道控制器

具有数据记录功能

模拟/数字/通用输入端

热电偶/热电阻输入

计数器/流量计/速率计输入

电流或继电器 / SSR 输出

USB 主机端口，用于存储齐平数据

免费配置和记录软件

3.5"/5.7 TFT，320 x 240 像素、

触摸屏导航

应用和功能

数据记录器 PMS-11..R 是一款功能强大、用途广泛的紧凑型多通道控制器，可在需要记录功能时记录数据。

数据记录功能。因此，它是首批集成了高级控制功能（PID）的工业设备之一。

集成了先进的控制功能（PID、开/关、时间和曲线等）和设定点记录功能、

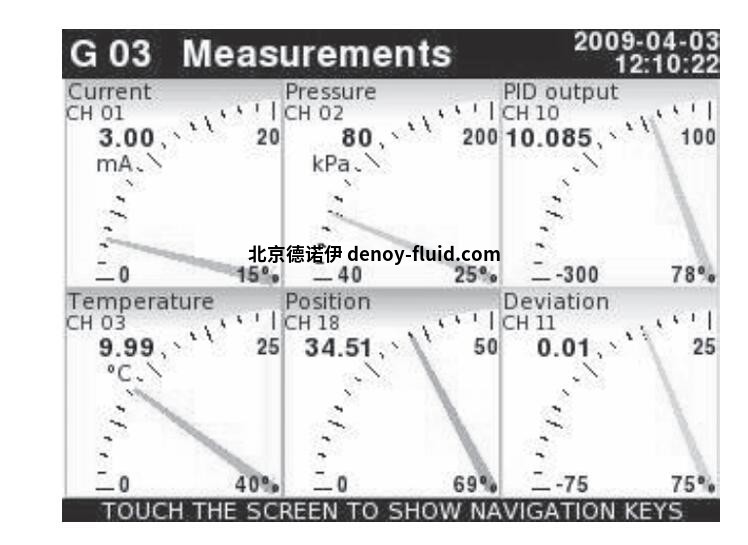

激励和受控对象的当前状态。该设备基于 Linux 固件，性能稳定，触摸屏使配置简单、舒适，数据显示也很方便。

触摸屏使配置简单舒适，数据显示清晰美观。该设备可

同时记录所有内置的逻辑通道，并能以最高 10Hz 的速度记录数据（每秒十个采样点，有一定限制）。

每秒十个采样点，记录通道数有一定限制）。2GB 的内部数据存储器足以

2GB 的内部数据存储器足以以每秒 1 个采样点（每个通道）的速度连续记录所有通道的数据 50 多天（250 000 000 个采样点）。

天（共 250 000 000 个样本）。相同配置的 4GB 内置存储器版本可存储 115 天的数据。

115 天的数据。操作员可使用 USB 闪存盘或通过以太网下载存储的数据。

电源：19 ÷ 50V DC；16 ÷ 35VAC 或 85 ÷ 260VAC/DC

典型值 15 VA；最大值 20 VA。

标准配置 RS-485（Modbus RTU），1 x USB 主机

带 ACM 模块： 2 x RS-485、1 x RS-485/232、1 或 2 x USB 主机、

1 x 以太网

带 ETU 模块： 1 或 2 x USB 主机，1 x 以太网

无前置 USB 的版本为 IP65（前置），可提供

带附加密封框，面板 IP65、

IP40（前置），用于带前置 USB 的型号

IP54（前置），用于带前置 USB 的型号，带附加透明门

内置 2GB 或 4GB

0°C 至 +50°C（可选 -20°C 至 +50°C）-10°C 至 +70°C（可选 -20°C 至 +70°C）

面板安装

功耗：

通信接口：

保护

数据存储器

工作温度

存储温度

外壳样式

PMS-110R

显示屏：3.5 英寸图形 TFT，16 位彩色，320 x 240 像素、

最大 48 个模拟输入端（0/4-20 mA、0/1-5V 或 0/2-10V） - 最大 48 个数字输入端 - 最大 24 个热电偶输入端（J、K、S、T、N、R、B、E） - 最大 12 个热电阻输入端 - 最大 12 个通用输入端（U/I/RTD/TC/mV） - 最大 12 个计数器输入端 - 最大 12 个流量计/速率计输入端

1 x 24 V DC，光耦合

24 V DC ± 5%（对于带电流输入的版本，最大为 200 mA）- 8 个模拟输入端（4-20 mA）- 16 个继电器（1A/250V）- 4 个继电器（5A/250V）- 48 个 SSR 输出端

可通过 RS-485/Modbus RTU 远程输入和输出

96 x 96 x 100 毫米

：90.5 x 90.5 毫米

最小 102 毫米

最大 5 毫米

测量输入

数字输入

传感器供电

输出

外壳尺寸

面板开孔尺寸

安装深度

面板厚度

PMS-111R

显示屏：5.7 英寸 GraphicTFT，16 位彩色，320 x 240 像素、

最大 72 个模拟输入端（0/4-20 mA、0/1-5V 或 0/2-10V） - 最大 72 个数字输入端 - 最大 36 个热电偶输入端（J、K、S、T、N、R、B、E） - 最大 18 个热电阻输入端 - 最大 18 个通用输入端（U/I/RTD/TC/mV） - 最大 12 个计数器输入端 - 最大 18 个流量计/速率计输入端
