bray 762系列双向刀闸阀重型浆料阀双弹性套筒阀门

技术规格

双向刀闸阀—— 762系列

尺寸范围

NPS 3至48 / DN 80至1200

阀体材料

球墨铸铁（NPS 3至28 / DN 80至700）

碳钢（NPS 30至48 / DN 750至1200）

根据要求提供其他材料

最大许用操作压力

NPS 3到24：100psi / DN 80到600：7bar

NPS 26到42：75psi / DN 650到1050：5bar

NPS 44到48：50psi / DN 1100到1200：3bar

精选材料可提供更高压力

阀杆材料

304不锈钢

闸门材料

304、316、317不锈钢、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®、钛

阀座材料温度范围

天然橡胶：165°F / 74°C

Buna-N：194°F / 90°C

EPDM-HT：302°F / 150°C

阀体类型

两段式螺栓：法兰式

设计标准

制造商标准

测试标准

制造商标准

法兰钻孔

ASME B16.5  150级

ASME B16.47  150级

认证

ATEX、CRN、PED、PE(S)R、TR CU、UA TR

结构长度

行业标准

执行机构选项

直接安装手轮、锥齿轮操作器、双作用气动执行机构、液压执行机构、电动执行机构

应用

矿业：初级铣削、二次铣削、初级旋风铣削、二次旋风铣削、浮选池、浓缩机、过滤泵

高压酸浸/加压氧化：高压灭菌器应用工艺泵

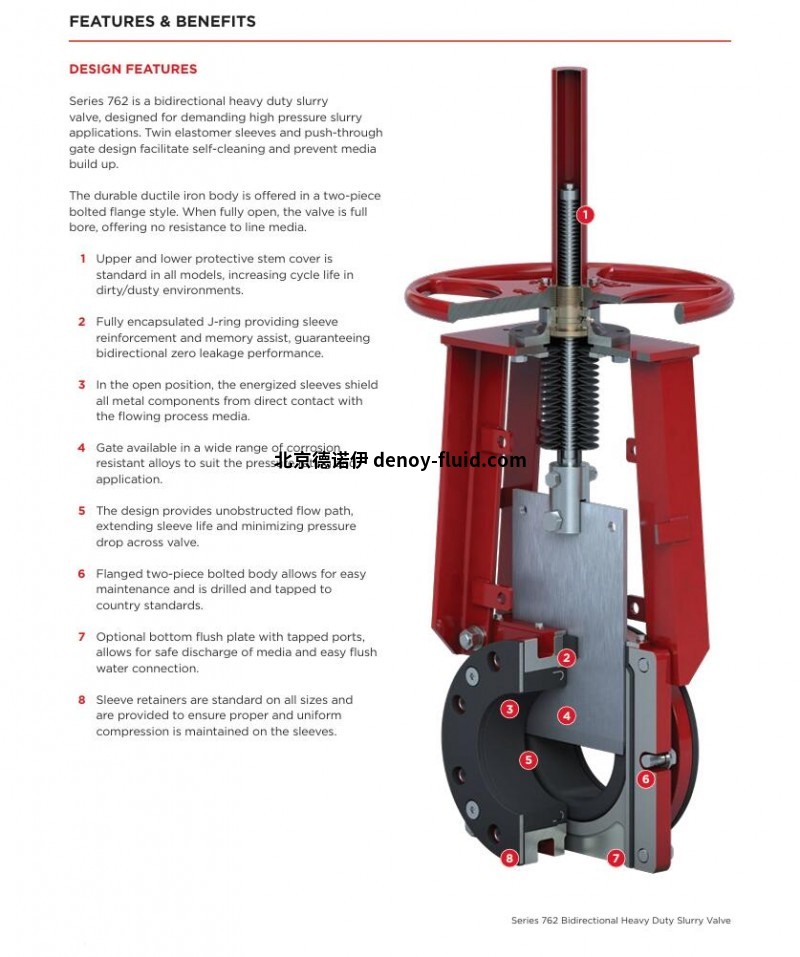

特点和优势

博雷762系列双向重型浆料阀专为要求严苛的浆料应用设计。该设计采用了双弹性套筒和闸门，旨在便于自我清洁，防止介质积聚，确保双向隔离。

坚固耐用的球墨铸铁阀体采用两段式法兰连接的设计。完全打开时阀门全开，不会阻拦管道介质。

特征

标准保护性阀杆套在危险环境下提高寿命周期

独特的J型环钢加固弹性套筒设计提供双向的增能零泄漏密封。卡簧按照标准包括在整个尺寸范围内

在开启位置，增能套筒保护所有金属部件，避免与流动的过程介质直接接触

坚固闸门专为浆料应用设计，提供多种耐腐蚀合金供选择，以满足您的应用要求。

通过全通径阀门设计实现无限制流道与最小压降，延长阀门寿命

充足的推进间隙设计支持闸门完全关闭

法兰式两段式连接阀体易于维护，按照ASME CL150法兰标准进行钻孔和连接。其他钻孔选项可根据需求提供

可选配带螺纹端口的底部冲洗板，确保安全排放介质，便于冲洗水连接

双向刀闸阀

762系列

尺寸范围

NPS 3至48 / DN 80至1200

最大许用操作压力

NPS 3到24：100psi / DN 80到600：7bar

NPS 26到42：75psi / DN 650到1050：5bar

NPS 44到48：50psi / DN 1100到1200：3bar

精选材料可提供更高压力

阀体类型

两段式螺栓：法兰式
