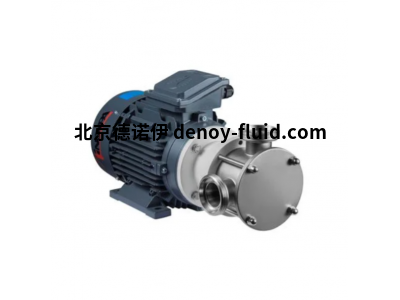

INOXPA RF系列柔性叶轮泵，该泵可以反转和自吸，最大吸程达到5米



品牌介绍：



INOXPA成立于西班牙Banyoles，是一家知名且历史悠久的商业集团，专门从事不锈钢流体处理组件和设备的制造和销售，食品加工，化妆品和制药行业的工艺和服务管理。INOXPA致力于创新和持续改进，使其能够在不影响其产品质量或客户关系的情况下进入全球市场。



RF 柔性叶轮泵

应用

RF泵是柔性叶轮泵，由于这种特殊设计，该泵可以反转和自吸的功能，最大吸程达到5米。此类型泵可用来输送低、高粘度的产品，甚至含有颗粒或气体的产品。

该泵主要用于输送乳制品、食用油、葡萄酒，以及普通的浓缩液和饮料。



操作原理

由于偏心泵腔的设计，柔性叶轮与泵腔之间形成的腔体在吸口处会增大容积，并产

生真空吸附作用从而将产品吸入泵腔。

转子的旋转将产品从吸入侧吸入并传输。由于这种偏心泵腔的特殊设计，柔性叶轮

和泵壳之间的腔体在出口处会减少，降低容积从而将产品排出



设计特点

光轴或者紧凑型设计

具有反向运转和自吸功能

机加工的熔模铸造腔体

双平面叶轮

外置单机械密封

检修方便



技术 参数

材料：

与流体接触部件           不锈钢 AISI 316L (1.4404)

其它部件                     不锈钢AISI 304 (1.4301)

连接支架和轴承支架     GG-22

叶轮                           氯丁橡胶CR

与流体接触的密封件     NBR



机械密封材质：

动 环 Carbon (C)

静环 Ceramic (Cer)

密封件 NBR



表面处理：

内部 亮抛Ra<0,8μm

外部 亚光



连接方式 DIN 11851

              CLAMP

              SMS

              (其它接头方式按客户的需要制作)



最大流量 28 m³/h 132 US GPM

最大压力* 2 - 4 bar 29 - 58 PSI

最高工作温度 +80°C 176°F

最大转速 1450 rpm



型号；

RF-02/20

RF-05/25

RF-10/40

RF-20/50

RF-30/65



电机

标准IEC三相电机带B14连接法兰和B3的支架脚

4级 = 1500/1800 rpm, 效率等级根据EC规定，IP 55 防护等级和F绝缘等级.

3 相, 50 Hz, 230 V Δ / 400 V Υ, ≤ 4 kW

3 相, 50 Hz, 400 V Δ / 690 V Υ, ≥ 5,5 kW



选配

叶轮：食品级氯丁橡胶

食品等级叶轮(BfR).

各种标准的接头。

不同保护等级的电机

1000转的电机

电控柜带10米电缆

不锈钢推车
