MBS电流分流器KL0.5-1.5A-60mv用于测量高电流强度的电流

MBS电流分流器KL0.5-1.5A-60mv

分流器用于间接记录具有高电流强度的电流。分流器的制造符合 DIN 43 703 的要求，

电流强度为 1 A 至 20,000 A，压降为 60 mV 至 300 mV。

可根据要求提供与DIN系列不同的其他标称电流和电压降幅度。

功能原理

流过分流器的电流产生电压降，可以使用并联开关的测量设备进行测量。

分流器与测量装置的并联切换意味着可以使用电压测量设备来测量电流或增加现有电流测量设备的测量范围。

根据额定电流，分流器有 3 种不同的设计。

技术参数

精度 0.5

产品编号 71912S

额定电流 1.5A

绝缘基座 是

重量 0.1kg

电源连接 M5x12

连接数 2x 1

工作温度范围: -10~+55℃

储存温度范围: -25~65℃

相对湿度 ≤ 75 %

分流-次要阻力

MBS AG的耐用辅助电阻可用于扩大旋转线圈测量设备的电流测量范围，以可靠地显

示和再加工直流电流，特别是在高达15000A的高电流下。

流过副电阻的直流电流产生成比例的电压下降，例如，可以通过并联的旋转线圈测量仪显示或电

子进一步处理。

我们生产的辅助电阻符合DIN43703和DIN EN60051标准。

精确度为标称值的0.5%。此外，根据要求，还可以实现精确度提高到0.2%的辅助电阻。

额定电流范围为1A至15000A，它们根据额定电流分为三种不同的设计形式。

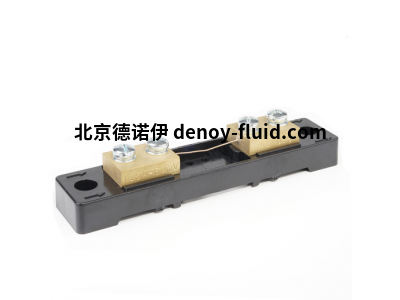

最大25A的辅助电阻通常安装在绝缘基座上。它可以安装在35mmDIN外壳轨道上或通过螺钉固定。

电压下降为60mV，100mV，提供150mV和300mV电压。根据客户要求，也可以实现不同值。
