FUNKE 管壳式换热器，主要用于冷却润滑油和液压油或水等液体



品牌介绍：



FUNKE 成立于 1974 年，迅速成为工业管壳式换热器领域的专家。在随后的几年中，该产品范围不断扩大，包括螺栓和钎焊版本的板式换热器、风冷式换热器和电油预热器。这使得FUNKE成为世界上为数不多的拥有如此全面产品系列的制造商之一。在全球拥有 400 多名员工的子公司以及遍布全球的销售和服务网络，预示着 FUNKE 在国际市场上的蓬勃发展。



管壳式换热器

在管壳式换热器领域，FUNKE提供一系列成熟的系列型号以及量身定制的个性化解决方案。我们的产品范围还包括安全热交换器，从而为机械和设备工程中的所有热力学要求提供解决方案。



FUNKE 管壳式换热器

我们普遍适用于机械和设备工程的管壳式换热器主要用于冷却润滑油和液压油或水等液体，以及通过饱和蒸汽加热。水、水/乙二醇混合物或海水可用作冷却介质。无论是系列型号还是单个解决方案，不同材料设计的 200 多种交错尺寸构成了最佳和详细类型选择的基础。



管壳式换热器系列型号;



BCF、CCF、SSCF

→管束固定式或可拉动式

→交换面积从0.11平方米到11.45平方米不等

→内管尺寸：6.35 x 0.5 mm 和 9.5 x 0.8 mm

→可变偏转板间距

→管道侧 1、2 或 4 通

→水平和直立版本，带斜脚或喇叭脚或支架

→设计压力护套侧：16 bar

→设计压力管侧：10 bar

→设计温度 BCF / CCF： -10 / 150 °C， - SSCF： -10 / 230 °C

→根据 PED 2014/68/EU 模块 B 进行型式检验

→CE标志'



TDW

→带翅片管的可拉式 U 型管束

→螺旋挠度原理，实现高比传热性能

→交换面积从0.05平方米到1.5平方米不等

→内管尺寸：14 x 1 mm，符合 DIN EN 12452 标准

→管侧 4 路

→也可作为 TDW T 储罐安装型号提供

→设计压力护套侧：16 bar

→设计压力管侧：8 bar

→设计温度：100°C

→根据 PED 2014/68/EU 模块 B 进行型式检验

→CE标志



UNIVEX

→可拉动管束

→交换面积从 0.15 平方米到 5.79 平方米不等

→内管尺寸：6x 0.5 mm

→管侧 4 路

→设计压力护套侧：16 bar

→设计压力管侧：10 bar

→设计温度：-10 / 120°C

→无需型式检验，无CE标志

→根据 PED 2014/68/EU 进行验收



管壳式换热器的个性化解决方案

除了管壳式换热器系列外，FUNKE还为管壳式换热器领域提供个性化的解决方案。这里的重点是客户的要求。作为项目工程的一部分，根据运行数据、建筑法规和规范开发最佳热力学解决方案。在此过程中，我们非常重视技术和经济优化的解决方案，该解决方案既能满足客户的要求，又能满足我们对最高水平的工厂安全和效率的要求。



我们生产直径达 3,000 mm、最大重量达 60 吨的管壳式换热器。客户特定的外部和内部涂料，如耐海水或耐酸涂料，也可以在管道和管板的内部实施。

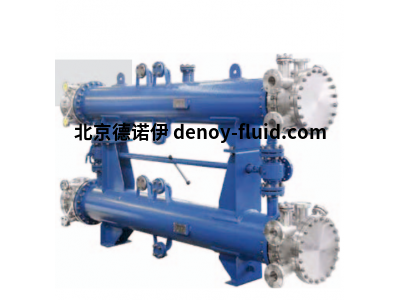

独立管壳式换热器

CP（TEMA-W型）

A-100 （TEMA W型）

C-100（TEMA P型）

C-200（TEMA型M）

C-300（TEMA U型）

C-400（TEMAT型）

C-500（TEMA S型）

WRA（TEMA M型）



管壳式换热器安全设计

无论是在化工、制药或食品行业，还是在造船或发电行业，只要对工艺技术中的产品纯度有最高要求，冷却水或工艺用水污染时存在环境风险，或者介质混合会导致机器或系统损坏，都可以使用安全换热器。这是由双管系统确保的，该系统带有由工厂监控部门控制的安全室，如果管道出现缺陷，介质会进入其中。通过这种方式，可以在早期阶段检测到泄漏，并避免介质混合。
