FuG Elektronik Q系列DC-DC高压转换器，具有超小型，高可靠性



公司介绍：



FuG Elektronik GmbH 和 Guth High Voltage GmbH 现在是 XP Power 的一部分，XP Power 是世界领先的电子行业关键电源解决方案开发商和制造商之一。



XP Power致力于成为电源解决方案的领先供应商，包括AC-DC电源和DC-DC转换器，高压电源 和射频电源。

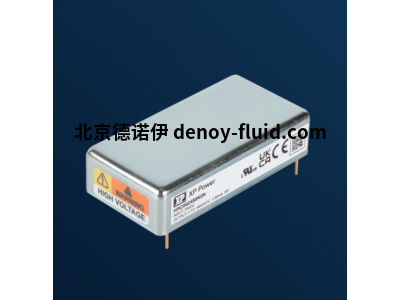

Q 系列 DC-DC高压转换器

Q 系列

0.5W 微型 DC-HVDC 转换器，输出范围为 0 - 100VDC 至 0 - 10kVDC



Q 系列是一系列超小型、高可靠性的直流变流器，仅 0.125 立方英寸即可提供高达 5kV 的电压，仅 0.614 立方英寸即可提供高达 10kV 的电压。输入电压可以是+5V、+12V、+15V或+24V。输出与输入电压成正比，从 <0.7V 输入到最大输入电压呈线性，允许可调输出电压。输出与负载相关。隔离允许输出回波时偏置 <±500V，输出功率为 0.5W。



无需外部元件或最小负载。变体包括双输出（中心抽头）、一个单独的控制引脚和一个外部屏蔽。这些元件尺寸的转换器可在很宽的温度范围内工作，因此非常适合需要最小尺寸和重量的便携式电池供电设备。



特征

→输出电压高达 10kVDC

→可逆、正极性或负极性

→双输出版本

→隔离输出电压与输入电压成正比

→输入电压 +5V， +12V & +24VDC

→低导通电压：<0.7VDC

→极低的 I/O 泄漏电流

→低噪声、准正弦波谐振器

→MTBF>3毫小时

→3年保修



典型应用；

•雪崩光电二极管

•光电倍增管

•压电设备

•维持离子泵

•电泳

•点火器

•电容器充电



尺寸；

Q01 - Q50:

12.7 x 12.7 x 12.7mm (0.50" x 0.50" x 0.50")

Q60 - Q80:

21.6 x 21.6 x 21.6mm (0.85" x 0.85" x 0.85")



型号;

Q01-5

Q01-5C

Q01-12

Q01-24

Q015-5

Q015-12CTRS

Q02-5

Q02-5CS

Q02-5TR

Q02-12

Q02-12CTS

Q02-24

Q02CT-24R

Q025-5

Q025-5C

Q025-12

Q03-5

Q03-12

Q04-5

Q04-5RS

Q04-12

Q04CT-12

Q04-24

Q04-24TR
